Колектор и помпени групи от Giacomini

romstal

Giacomini – водна Е-моция вкъщи, в офиса или навсякъде, където водата се движи.

Romstal – иновативна и постоянно развиваща се компания, лидер в ОВК сектора в България, дългогодишен доставчик на Giacomini S.P.A. – Италия – световен лидер в производството на компоненти за отопление, охлаждане, дистрибуция на битова гореща вода и пожарогасене, използвани в жилищни, търговски и индустриални обекти, представят мултифункционален, разпределителен, събирателен колектор и помпени групи за дистрибуция и регулиране.

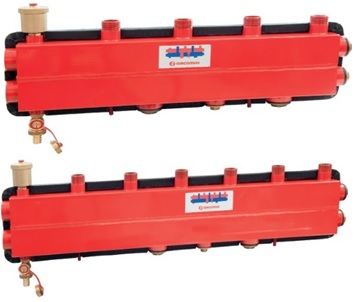

romstalR586SEP – мултифункционално устройство за котелно/машинно помещение, включващо в себе си:
– разпределителен (събирателен) колектор тип „тръба в тръба“;
– изводи за първичен и вторичен източник – два, три или повече водни кръга;
– хидравличен изравнител;
– автоматичен обезвъздушител;
– дренаж;
– изолационна черупка.

Главно R586SEP се използва в котелните помещения на отоплителните/охладителните системи с повече от една регулирани зони. Колекторът позволява лесното монтиране на помпени групи от серията R586R в зависимост от нуждите на инсталацията. Дава се възможност за монтиране на 2 последователни колектора с до 6 помпени групи, които да задоволят нуждите и на големите инсталации. Може да се използва както за колектор, така и за хидравличен изравнител, според нуждите на инсталацията. На долната страна на колектора има клапан, който може да бъде активиран механично с шестостен М6.

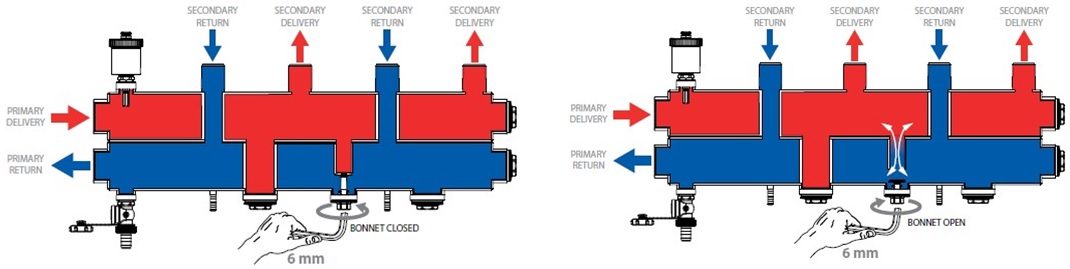

Ето как се активира и деактивира на функцията хидравличен изравнител:

romstal

Технически данни:
– работен флуид: вода, гликол флуиди (max 50% гликол);
– температурен диапазон: 5 – 110 °C;
– максимално работно налягане: 6 bar;
– междуосно разстояние между изводите на вторичния кръг: 125 мм (същото, като на помпените групи R586);
– тегло: 7,5 кг (R586SEY02); 13 кг (R586SEY03).

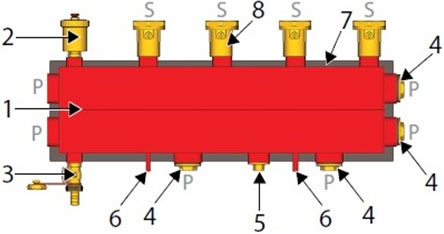

P Изводи първичен крък (от котелно/машинно) romstal
S Изводи вторичен кръг (към инсталация)
1 Тяло на разпределителен/събирателен колектор
2 Автоматичен обезвъздушител
3 Дренажен кран
4 Месингови тапи, 1 1/4″
5 Вентил за хидравлично изравняване
6 Резбовиден извод за захващане към скоби
7 Изолация
8 Възвратен клапан и спирателен кран R252 или R37R (опция)

Материали:
– тяло на колектора: прахово боядисана стомана;
– обезвъздушител, тапи, клапан и дренажен кран: месинг CW17N;
– изолация: Pe-X пяна тип „затворена клетка“.

Продуктов код Изводи първ. кръг Изводи втор. кръг Брой кръгове
R586SEY02 1 1/4″ Ж ISO 228 1″ М ISO 228 2
R586SEY03 1 1/4″ Ж ISO 228 1″ М ISO 228 3



Дебит първ. кръг
Q1max [m³/h]
Δt първ. кръг
подаване/връщане
Мощност на първ. кръг
P1max [kW]
3,0 10 35
15 52
20 70
25 87

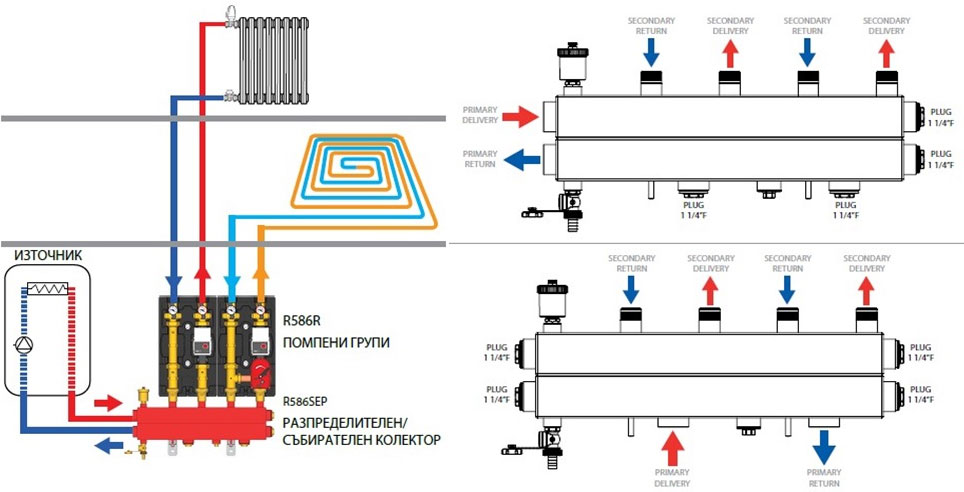

Примерна схема на инсталация и начин на свързване

romstal

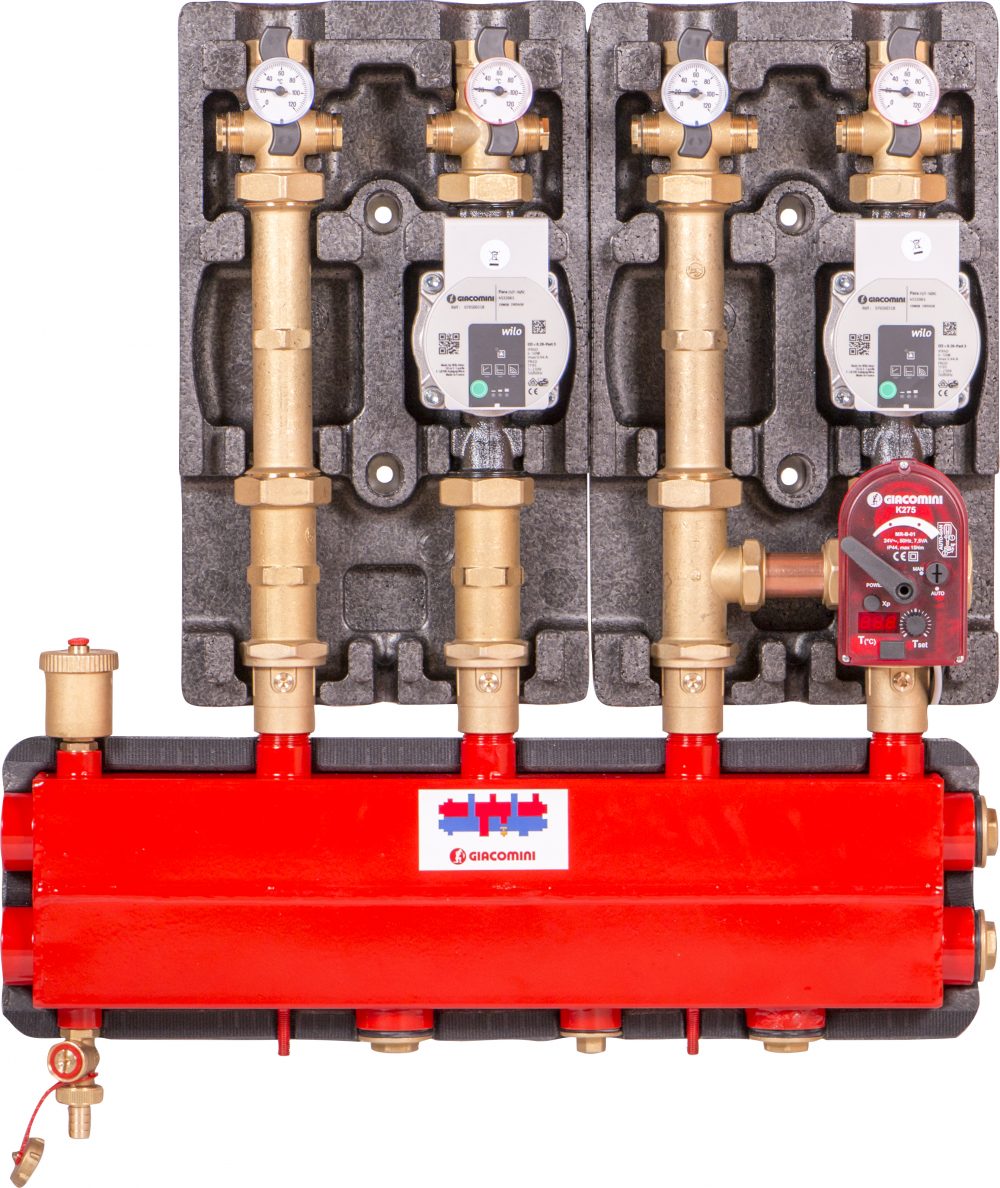

Помпени групи серия R586 от Giacomini S.P.A

romstal

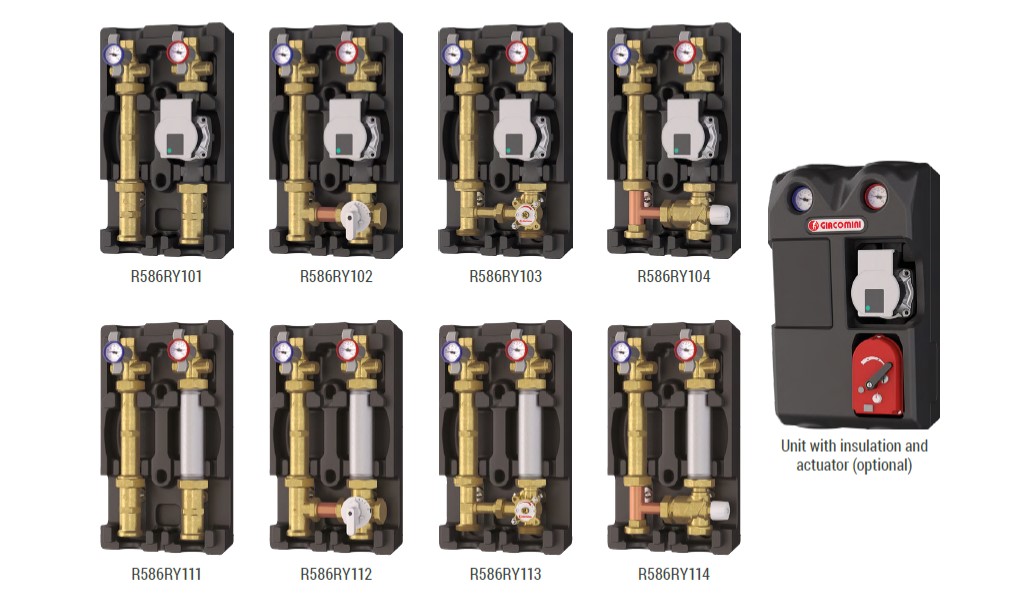

Помпените групи на Giacomini S.P.A служат за разпределение и контрол на отоплителни/охладителни зони на системата (R586RY104-114 – само за отопление). Версиите R586RY101-102-103-104 включват нискоенергийна циркулационна помпа, спирателни кранове с вграден термометър, възвратен клапан, вграден във връщащата линия и изолационна черупка.

Версиите R586RY102-103-104-112-113-114 са оборудвани със смесителен вентил, възможност за монтиране и на ел. задвижка. Ел. задвижката може да бъде контролирана с Klimabus регулиращи продукти.

Технически данни:
– работен флуид: вода, гликол флуиди (max 50% гликол);
– температурен диапазон: 5 – 100 °C (5÷95 °C за R586RY104-114);
– максимално работно налягане: 5 или 10 bar според версията;
– присъединяване:
– към системата – 1“ Ж;
– към котелното – 1 ½“ М;
– разстояние между изводите – 125 мм;
– циркулационна помпа(към този момент): Wilo Para 25/6 – 180 мм – за версиите с електронна помпа;
– галванизирана тръба – за версиите без електронна помпа, съвместима с всички помпи с междуосие 180 мм;
– месингови спирателни вентили с вграден термометър и възможност за добавяне на бай-пас вентил;
– месингов вграден възвратен клапан във връщащата линия;
– EPP черупкова изолация 35 кг/м3;
– планка за монтиране на стена;
– уплътнения от EPDM.

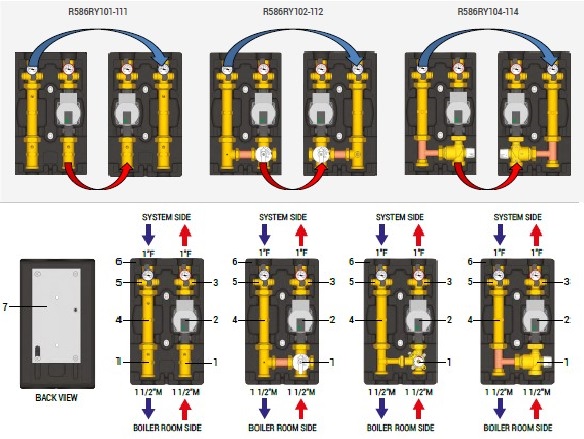

Помпените групи на Giacomini позволяват лесно обръщане на подаваща/връщаща линия, само с едно завъртане на компонените, благодарение на универсалността си.

romstal

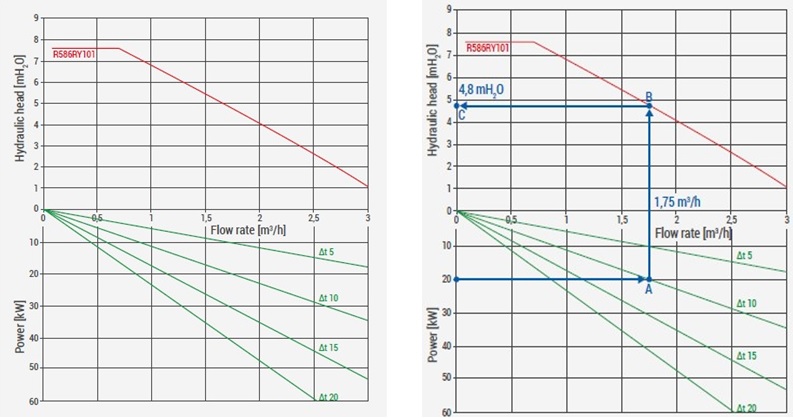

Хидравлични данни за помпена група за отопление и пример за изчисление (R586RY102-112):

romstal

Ето и нагледно с видео варианти на мултифункционален колектор, помпени групи – видове и начин на свързване:

Повече за продуктите на Giacomini S.P.A можете да научите в сайта на Romstal – светът на инсталациите, както и в магазините им в София, Пловдив, а вече и във Варна.
