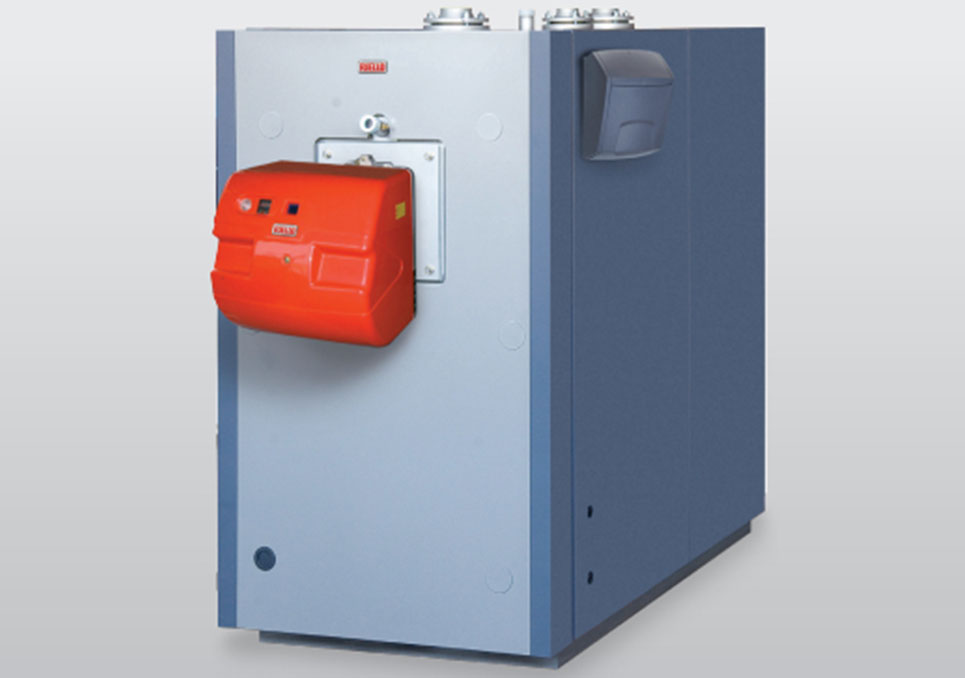

Кондензен триходов котел TAU N
Калория представя на Вашето внимание кондензен триходов пламъчнотръбен котел TAU N.
С избора на този котел клиентът избира модерен, високоефективен и качествен продукт, който е проектиран да гарантира безопасно комфорта в неговия дом или офис в продължение на дълги години.

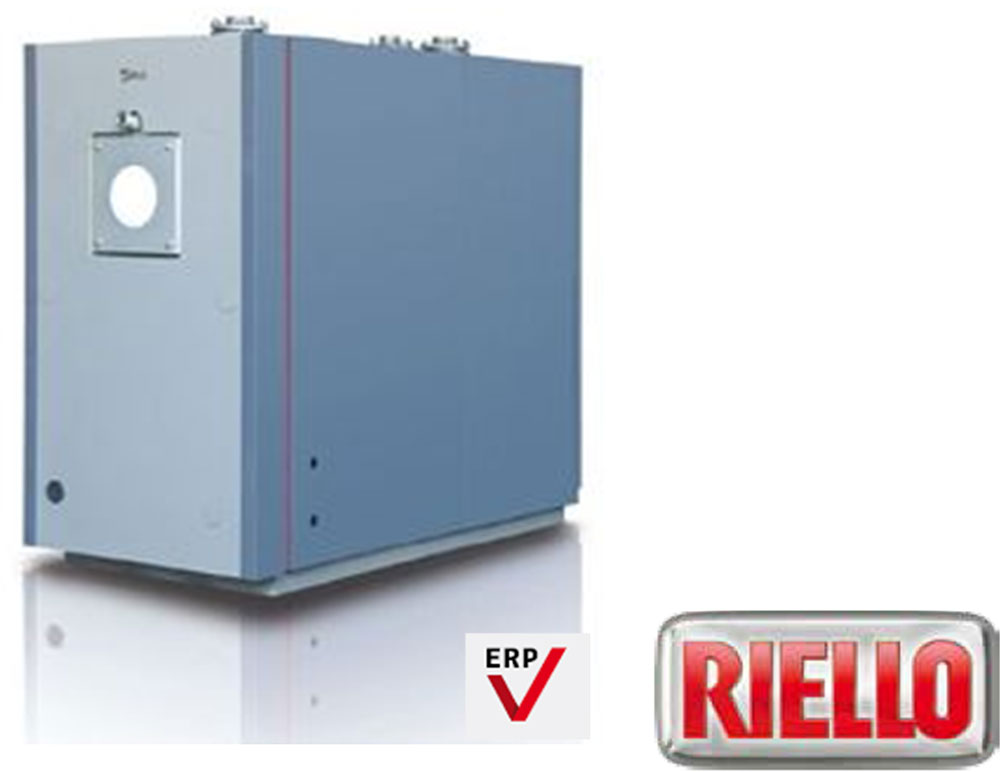

Продуктът е включен в регламента за ERP “Energy Related Product ”
и той е в съответствие с изискванията му.
Съответствия
Котлите TAU N са произведени в съответствие с:
− Директива за ефективност 92/42/EEC;
− Директива за електромагнитна съвместимост 2014/30/EU;
− Директива за ниско напрежение 2014/35/EU;
− Директива за газови уреди 2009/142/EC.
Моделите с мощност до 400 kW отговарят и на изискванията на Директива за енергийно свързани продукти 2009/125/EC и Европейски Регламент 813/2013.
Описание на продукта
TAU N са стоманени триходови кондензни водогрейни котли, предназначени за монтаж в котелно помещение. Въпреки, че са проектирани основно за подгряване на вода в отоплителни инсталации, при съчетаване с подходящ бойлер, те могат да се използват и за подгряване на вода за битови нужди (БГВ). Всички части, които са в контакт с димните газове са изработени от неръждаема стомана, стабилизирана с титан (AISI 316-TI). Това гарантира максимална защита от неблагоприятното и агресивно въздействие на конденза. Конструкцията на котела е с горивна камера в горната му част и сноп от гладки димогарни тръби в долната камера. По този начин се оптимизират топлообмена и кондензообразуването. Котелът има голямо водосъдържание, което е разпределено диференциално между горната и долната му част. Това позволява на изходящата вода бързо да достигне зададената температура, като запазва кондензиращия ефект и времето за загряване на водата около снопа тръби за възможно най-дълго време.
TAU N са оборудвани с горивни камери с ниско аеродинамично съпротивление и високотемпературна устойчивост. В димогарните тръби има вградени турбулатори, които повишават ефективността.
Тези котли са конструирани да работят на принципа на топлинната стратификация: в горната част на котела се намира зона с вода с висока температура, докато в долната част остава достатъчно количество студена вода, за да може да продължи процеса на кондензация.
Конструкцията на котела е проектирана да поема големи температурни разширения.
Особено внимание е обърнато на топлоизолирането на корпуса и вратата на котела. За целта е използвана високоплътна минерална вата с керамични нишки. Корпусът на котела е изолиран със слой от стъклена вата. Външните панели, които са прахово боядисани, също са изолирани със слой от стъклена вата. Предната врата на котела може да бъде напълно отворена, което значително улеснява ревизията, поддръжката и почистването на вътрешните компоненти на котела. Вратата на котела може да се отваря както наляво, така и надясно, без да е необходимо горелката да бъде демонтирана. Вратата фабрично е оборудвана с панти от лявата страна, които лесно могат да бъдат обърнати, ако инсталацията изисква отварянето ѝ да е в другата посока.
Конструкцията на котлите е окомплектована с Премикс или модулиращи газови горелки, които гарантират ниски нива на вредни емисии по време на експлоатацията.
Намалена е средната температура на котела, което води до по-бързо време за стартиране на работата му. Осигурена е вградена система за дренаж на кондензата.

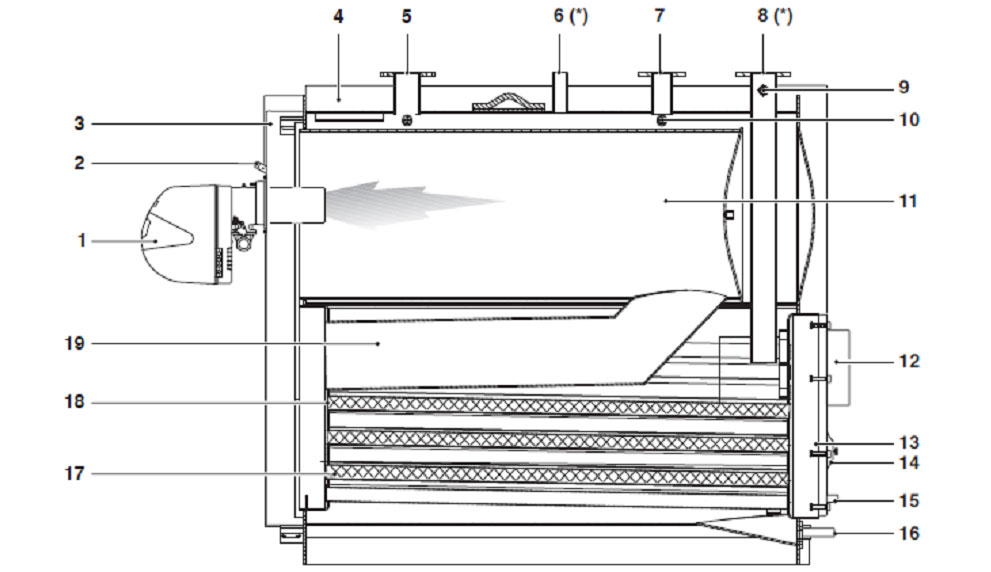

1 | Горелка | 11 | Горивна камера |
2 | Ревизионно стъкло | 12 | Димоотвод |
3 | Врата | 13 | Фукс |
4 | Външни панели | 14 | Ревизионно стъкло |
5 | Подаваща вода | 15 | Отвеждане на конденза |
6 | Отвор за присъединяване на предпазен клапан | 16 | Източване на котела |
7 | Връщаща вода (високотемпературна инсталация) | 17 | Турбулатори |
8 | Връщаща вода (нискотемпературна инсталация) | 18 | Димогарни тръби |
9 | Пробка за сензор | 19 | Втори ход на димните газове |
10 | Пробка за сензор |
(*) На TAU 1450 N-NC изводът на връщащата вода за нискотемпературна инсталация (8) е позициониран в задната част на котела, а изводът за предпазен клапан (6) е фланцови.
Контролни табла

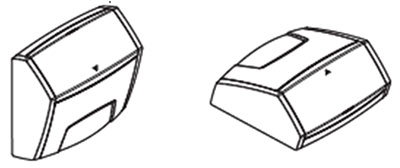

Предложени са няколко решения за управление, благодарение на RIELLOtech табла за управление. Контролните табла RIELLOtech, съвместими със стоманените котли TAU N са посочени по-долу. Тези табла могат да покрият всички нужди на конкретната отоплителна инсталация и да управляват всички нейни компоненти.
Tech Clima TOP за централно отопление (1 директна и 2 смесени зони) и подгряване на топла вода за Б.Г.В., контрол на двустепенна или модулираща горелка. Могат да бъдат управлявани също така и слънчеви системи, както и котли в каскада.
Tech Clima Comfort за централно отопление (1 директна и 1 смесена зона) и подгряване на топла вода за Б.Г.В., контрол на едностепенна горелка. Могат да бъдат управлявани също така и слънчеви системи, както и котли в каскада.
Технически характеристики | ||||||
Описание | Котел TAUN Premix | |||||
115 | 150 | 210 | 270 | 350 | ||
Тип на уреда | Кондензен котел за централно отопление | |||||
В23-В23Р (*) | ||||||
Гориво | Всички газообразни горива | |||||
Категория на уреда | Вижте горелката | |||||
Макс. вх. мощност (Qmax) HCV (LCV) | kW | 127,6 (115) |
166,5 (150) |
233,1 (210) |
299,7 (270) |
388,5 (350) |
Мин. вх. мощност (Qmin) HCV (LCV) | kW | 88,8 (80) |
123,2 (111) |
167,6 (151) |
234,2 (211) |
300,8 (271) |
Изходяща мощност | kW | 112 | 147 | 205 | 264 | 344 |
Макс. изх. мощност (80/60°C) P4 | kW | 112,4 | 146,6 | 205,2 | 246,3 | 343,7 |
Мин. изх. мощност (80/60°C) (Pn min) | kW | 78,4 | 108,2 | 147,5 | 207,2 | 266,4 |
30% от изх. мощност, темп. на връщане 30°C (P1) | kW | 33,7 | 44,0 | 61,6 | 79,3 | 103,1 |
Сезонна енергийна ефективност КПД ηs | % | 92 | 92 | 93 | 93 | 93 |
КПД при високотемп. режим η4 (80-60°C) HCV (LCV) | % | 88,0 (97,7) |
88,0 (97,7) |
88,0 (97,7) |
88,2 (98,2) |
88,5 (98,2) |
КПД при Pn min (80/60°C) HCV (LCV) | % | 88,3 (98,0) |
87,8 (97,5) |
88,0 (97,7) |
88,2 (97,9) |
88,5 (98,3) |
КПД при 30% в нискотемп. режим η1 с темп. на връщащата вода 30°C (HCV) | % | 97,6 (108,3) |
97,7 (108,5) |
98,5 (109,3) |
98,4 (109,2) |
97,9 (108,7) |
Топлинни загуби към комина (Qmax) | % | 1,7 | 1,7 | 1,7 | 1,5 | 1,5 |
Топлинни загуби през корпуса при вкл. горелка | % | 0,3 | 0,3 | 0,3 | 0,5 | 1,0 |
Пад на налягане | mbar | 300 | 300 | 420 | 540 | 700 |
Температура на димните газове (ΔT) | °C | <45÷75 (**) | ||||
Емисии NOx при максимална входяща мощност (0% О2) | mg/kWh | 70 | <60 | |||
Емисии СО при максимална мощност | mg/kWh | 0 | ||||
Масов дебит на димните газове (Qmax) | kg/sec | 0,05 | 0,07 | 0,09 | 0,12 | 0,15 |
Аеродинамично съпротивление на горивната камера | mbar | 2,2 | 2,0 | 2,7 | 3,2 | 4,6 |
Обем на горивната камера | dm³ | 172 | 172 | 172 | 241 | 279 |
Пълен обем на димогарните тръби | dm³ | 246 | 272 | 292 | 413 | 482 |
Топлообменна повърхност | m² | 7,0 | 8,2 | 10,4 | 13,0 | 16,3 |
Волуметричен топлинен капацитет (Qmax) | kW/m³ | 669 | 872 | 1221 | 1120 | 1254 |
Специфичен топлинен товар | kW/m² | 16,2 | 18,0 | 19,9 | 20,4 | 20,9 |
Максимално производство на конденз | l/h | 11,0 | 18,4 | 27,4 | 31,9 | 40,9 |
Максимално работно налягане | bar | 6 | ||||
Максимално допустима температура | °C | 110 | ||||
Максимална работна температура | °C | 95 | ||||
Пад на налягане ΔT 10°C | mbar | 50 | 43,2 | 36,0 | 54,0 | 46,4 |
Пад на налягане ΔT 20°C | mbar | 12,5 | 11,3 | 10,2 | 16,3 | 13,4 |
Водосъдържание | l | 375 | 323 | 360 | 495 | 555 |
Консумация при пълно натоварване (Elmax) | W | 440 | 400 | 430 | 450 | 1050 |
Консумация при частично натоварване (Elmin) | W | 130 | 140 | 160 | 180 | 250 |
W | 20 | 20 | 20 | 20 | 20 | |
(*) В23Р е конфигурация, която може да се получи само с premix горелки; (**) В зависимост от температурата на връщащата вода (30-60°C). |
Технически характеристики | |||||||
Описание | Котел TAUN | ||||||
450 | 600 | 800 | 1000 | 1250 | 1450 | ||
Тип на уреда | Кондензен котел за централно отопление | ||||||
В23-В23Р (*) | |||||||
Гориво | Всички газообразни горива | ||||||
Категория на уреда | Вижте горелката | ||||||
Макс. вх. мощност (Qmax) HCV (LCV) | kW | 499,5 (450) |
666,0 (600) |
888,0 (800) |
1110,0 (1000) |
1387,5 (1250) |
1609,5 (1450) |
Мин. вх. мощност (Qmin) HCV (LCV) | kW | 389,6 (351) |
500,6 (451) |
667,1 (601) |
889,1 (801) |
1111,1 (1001) |
1388,6 (1251) |
Изходяща мощност | kW | 442 | 589 | 786 | 982 | 1228 | 1424 |
Макс. изх. мощност (80/60°C) P4 | kW | 441,9 | 589,2 | 785,6 | 982,0 | 1227,5 | 1423,9 |
Мин. изх. мощност (80/60°C) (Pn min) | kW | 345,0 | 443,3 | 590,8 | 787,4 | 984,0 | 1229,7 |
30% от изх. мощност, темп. на връщане 30°C (P1) | kW | 132,6 | 176,8 | 235,7 | 294,6 | 368,3 | 427,2 |
КПД при високотемп. режим η4 (80-60°C) HCV (LCV) | % | 88,5 (98,2) |
88,5 (98,2) |
88,5 (98,2) |
88,5 (98,2) |
88,5 (98,2) |
88,5 (98,2) |
КПД при Pn min (80/60°C) HCV (LCV) | % | 88,6 (98,3) |
88,6 (98,3) |
88,6 (98,3) |
88,6 (98,3) |
88,6 (98,3) |
88,6 (98,3) |
КПД при 30% в нискотемп. режим η1 с темп. на връщащата вода 30°C (HCV) | % | 97,9 (108,7) |
97,9 (108,7) |
97,9 (108,7) |
97,9 (108,7) |
97,9 (108,7) |
97,9 (108,7) |
Топлинни загуби към комина (Qmax) | % | 1,9 | |||||
Топлинни загуби през корпуса при вкл. горелка | % | 0,6 | |||||
Пад на налягане | % | <0,2 | |||||
Температура на димните газове (ΔT) | °C | <45÷75 (**) | |||||
Масов дебит на димните газове (Qmax) (***) | kg/sec | 0,20 | 0,26 | 0,33 | 0,43 | 0,54 | 0,63 |
Аеродинамично съпротивление на горивната камера | mbar | 5,0 | 5,5 | 5,7 | 6,3 | 6,8 | 7,4 |
Обем на горивната камера | dm³ | 442 | 496 | 753 | 845 | 1037 | 1249 |
Пълен обем на димогарните тръби | dm³ | 737 | 860 | 1290 | 1454 | 1763 | 2097 |
Топлообменна повърхност | m² | 21,8 | 28,8 | 39,6 | 46,5 | 56,2 | 62,3 |
Волуметричен топлинен капацитет (Qmax) | kW/m³ | 1018 | 1210 | 1062 | 1183 | 1205 | 1161 |
Специфичен топлинен товар | kW/m² | 20,1 | 20,3 | 18,5 | 21,0 | 21,7 | 22,6 |
Максимално производство на конденз | l/h | 52,2 | 73,8 | 88,0 | 111,4 | 132,7 | 159,5 |
Максимално работно налягане | bar | 6 | |||||
Максимално допустима температура | °C | 110 | |||||
Максимална работна температура | °C | 95 | |||||
Пад на налягане ΔT 10°C | mbar | 33,8 | 30,2 | 128,7 | 121,5 | 100,4 | 150,1 |
Пад на налягане ΔT 20°C | mbar | 9,0 | 8,5 | 28,7 | 30,6 | 28,4 | 36,3 |
Водосъдържание | l | 743 | 770 | 1320 | 1395 | 1825 | 1900 |
(*) В23Р е конфигурация, която може да се получи само с premix горелки; (**) В зависимост от температурата на връщащата вода (30-60°C); (***) при Pn max и Tm=80°C и CO2=10,3%. |

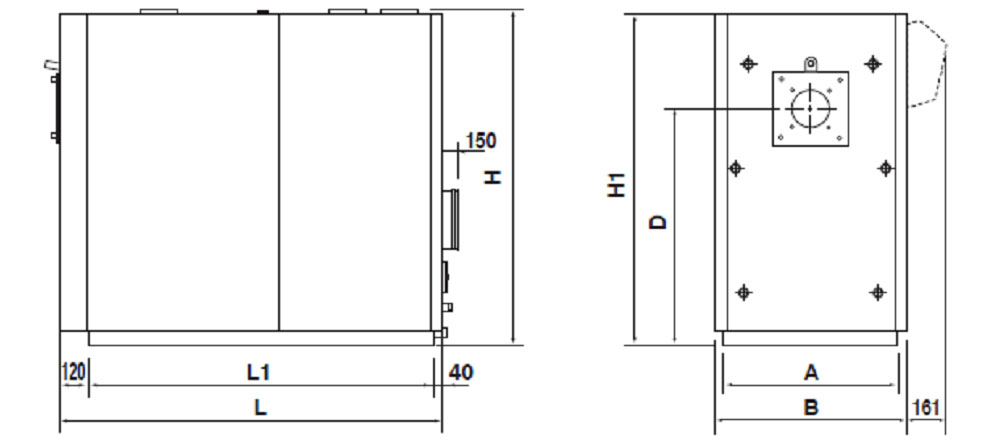

Габаритни размери и тегло
Описание | TAU N | |||||||||||
115 | 150 | 210 | 270 | 350 | 450 | 600 | 800 | 1000 | 1250 | 1450 | ||
А – широчина на основата | мм | 690 | 690 | 690 | 750 | 750 | 790 | 790 | 980 | 980 | 1070 | 1130 |
B – обща широчина | мм | 760 | 760 | 760 | 820 | 820 | 890 | 890 | 1080 | 1080 | 1170 | 1225 |
L – обща дължина | мм | 1445 | 1445 | 1445 | 1630 | 1830 | 2035 | 2035 | 2560 | 2810 | 3010 | 3080 |
L1 – дължина на основата | мм | 1295 | 1295 | 1295 | 1470 | 1670 | 1875 | 2075 | 2400 | 2650 | 2850 | 2850 |
H – вис. на хидравлични връзки | мм | 1315 | 1315 | 1315 | 1450 | 1450 | 1630 | 1630 | 1910 | 1910 | 2030 | 2180 |
H1 – вис. на котела | мм | 1300 | 1300 | 1300 | 1437 | 1437 | 1615 | 1615 | 1900 | 1900 | 2015 | 2167 |
D – вис. на монтаж на горелката | мм | 925 | 925 | 925 | 1030 | 1030 | 1235 | 1235 | 1390 | 1390 | 1495 | 1590 |
Тегло на котела | kg | 480 | 510 | 530 | 677 | 753 | 1095 | 1250 | 1870 | 2085 | 2515 | 3050 |
Тегло на външните панели | kg | 50 | 50 | 50 | 60 | 70 | 90 | 120 | 140 | 160 | 215 | 230 |

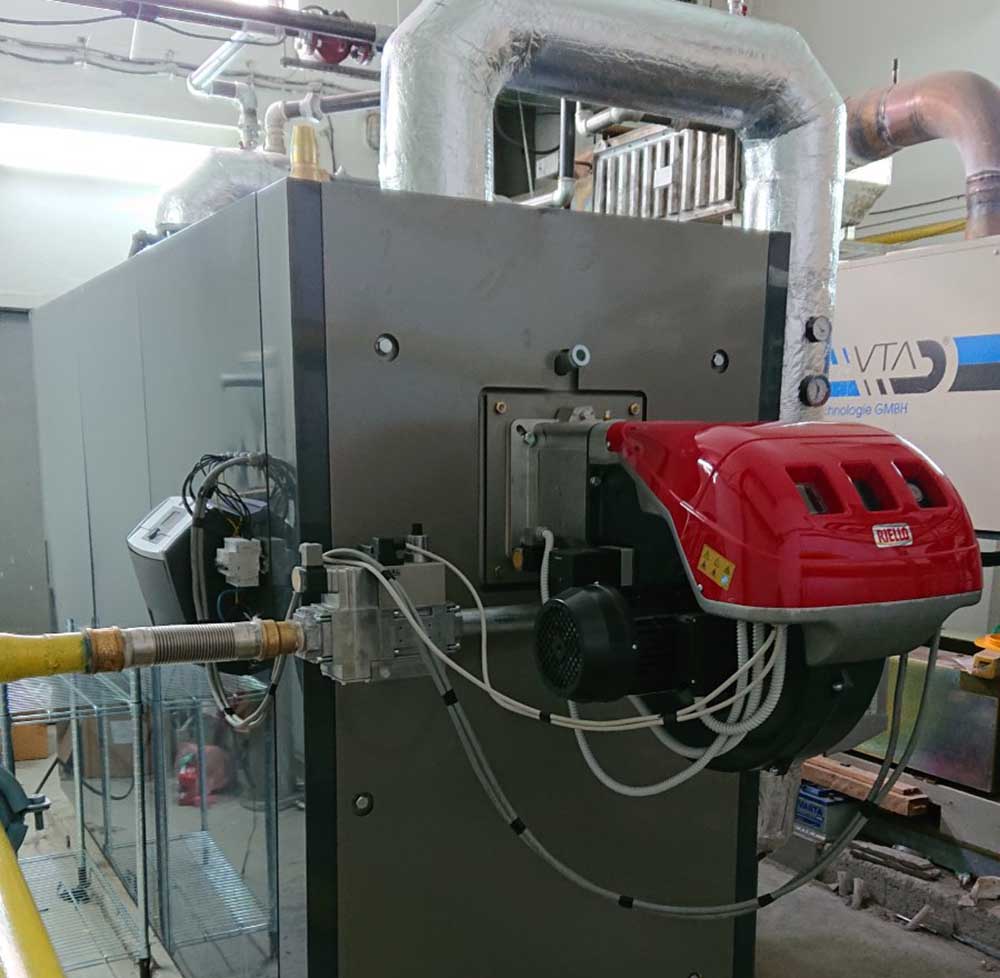

Инсталиране

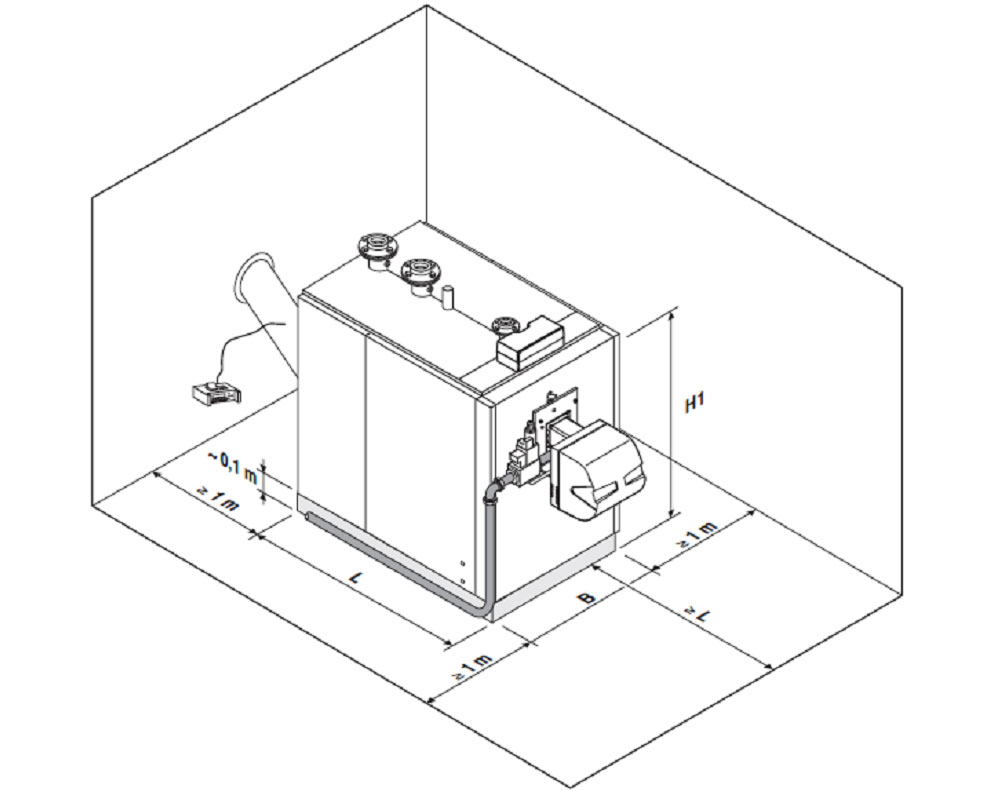

Стоманените котли R TAU N трябва да бъдат монтирани в специално предвидени за целта котелни помещения, оборудвани с адекватна вентилация и отговарящи на всички законови изисквания.
Препоръчва се котелът да се инсталира на фундамент, за да се предотврати засмукването на прах от вентилатора на горелката.
Линията за захранване на горелката с газ трябва да бъде инсталирана по такъв начин, че панелите и вратата на котела да могат да се отварят, без да се налага демонтиране на горелката.
Описание | TAU N | |||||||||||
115 | 150 | 210 | 270 | 350 | 450 | 600 | 800 | 1000 | 1250 | 1450 | ||
B – широчина | мм | 750 | 750 | 750 | 850 | 850 | 900 | 900 | 1000 | 1000 | 1200 | 1250 |
L – дължина | мм | 1350 | 1350 | 1350 | 1620 | 1820 | 1930 | 2140 | 2400 | 2700 | 2920 | 3100 |
H1 – вис. на котела | мм | 1420 | 1420 | 1420 | 1540 | 1540 | 1700 | 1700 | 2010 | 2010 | 2130 | 2280 |

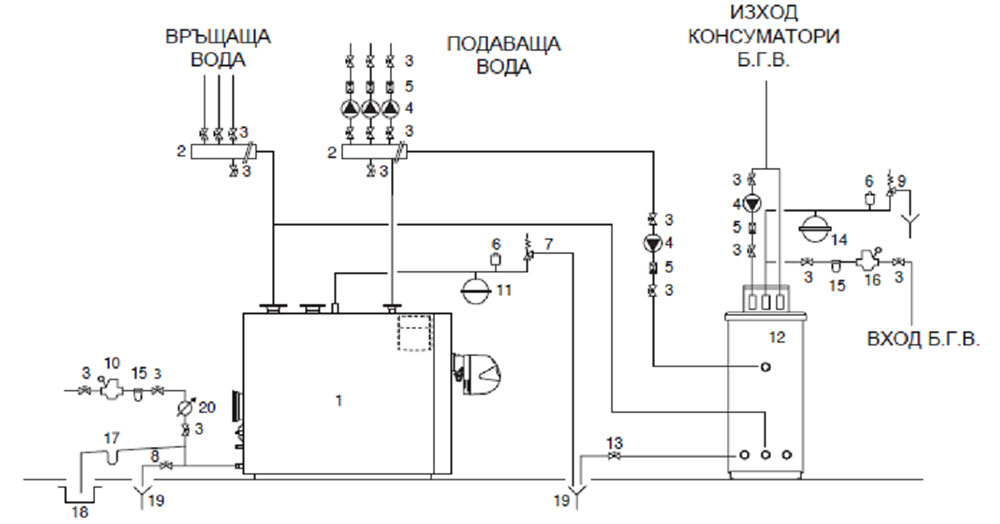

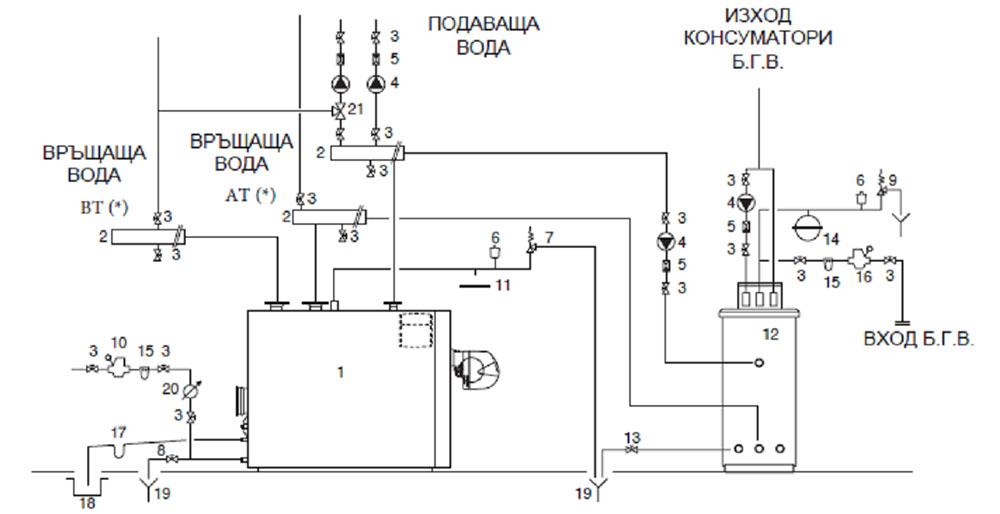

Схеми на инсталиране
1 | Котел Riello TAU N | 12 | Контролен панел за бойлер (Riello 7200) |
2 | Колектори (водоразпределител/водосъдържател) | 13 | Кран за източване на бойлера |
3 | Спирателен кран | 14 | Разширителен съд БГВ |
4 | Циркулационна помпа | 15 | Филтър |
5 | Възвратен клапан | 16 | Редуцир вентил |
6 | Автоматичен обезвъздушител | 17 | Сифон |
7 | Предпазен клапан | 18 | Отвеждане на конденза |
8 | Кран за източване | 19 | Канал |
9 | Предпазен клапан на бойлера | 20 | Топломер |
10 | Кран за допълване | 21 | Трипътен вентил с ел. задвижка |
11 | Разширителен съд на отопл. инсталация |

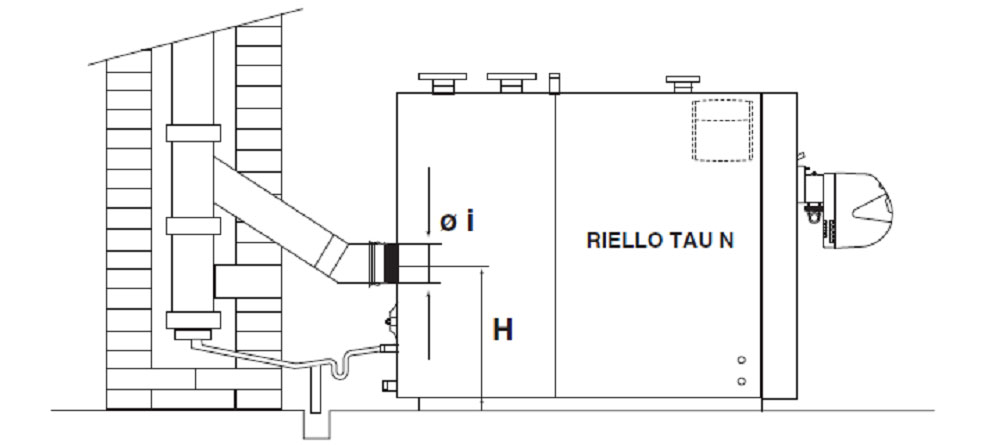

Отвеждане на димните газове
Отвеждането на димните газове трябва да се извършва през предвиден за целта комин. Трябва да има кондезна тапа, а връзката му към котела трябва да е изпълнена под наклон поне 3° в посока към котела.
Описание | TAU N | |||||||||||
115 | 150 | 210 | 270 | 350 | 450 | 600 | 800 | 1000 | 1250 | 1450 | ||
H – присъедин. на димоотвода | мм | 515 | 515 | 515 | 545 | 545 | 645 | 645 | 680 | 680 | 720 | 805 |
∅ i диаметър на димоотвода | мм | 160 | 200 | 200 | 250 | 250 | 300 | 300 | 350 | 350 | 400 | 450 |
Отличните топлотехнически показатели, високото качество, широката гама от термични диапазони, улеснени монтаж и сервизиране, правят водогрейните котли TAU N универсални за приложение в различни сфери на битовото и промишлено топлоснабдяване.
За контакти и повече информация – Калория.
