Koraflex – подови конвектори с вентилатор и оптимизирана конвекция
Подовите конвектори са особено ефективен начин за отопление или охлаждане на жилищни и административни пространства, включително на влажни помещения (бани, басейни, зимни градини), като осигуряват приятна и равномерна температура по цялата им площ. Сред основните предимства на този тип климатични регулатори са още топлинният комфорт, започващ по естествен начин от долната част на човешкото тяло, спестеното обитаемо пространство, заемано от останалите отоплителни или охлаждащи уреди, както и липсата на въздушни течения в помещението и допълнителен шум.
Корадо България представя гамата си подови конвектори – изделия, оборудвани с вентилатор, за повишаване на ефективността при отопление и охлаждане. На определени места в сградите се образуват по-големи загуби на топлина. Точно там, където е необходимо да се повиши ефективността при запазване на дизайна, подходящото решение са конвекторите Koraflex с вентилатор и оптимизирана конвекция. Те разполагат с голяма вариабилност на употреба, по-висока топлинна ефективност на конвектора, възможност за охлаждане, много тих режим на работа и икономични вентилатори с електромотор и минимална консумация.

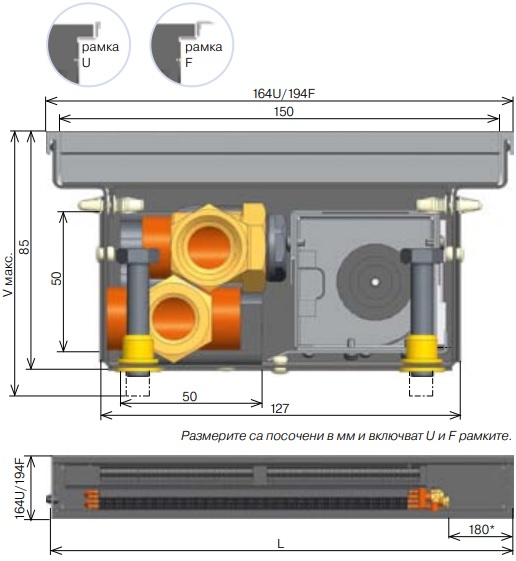

Подов конвектор с вентилатор Koraflex FV 8/16
Характеристики:
– най-тесният конвектор с вентилатор;
– конвектор с ниска строителна височина;
– служи за отопление;
– тих режим на работа при ниски обороти;
– възможност за управление чрез BMS (Bulding Managing System);
– възможност за поръчка на модели Economic, Exclusive, Inox;
– конвекторът е предназначен за сухи помещения.
Вариант Economic: вана от черна боядиса на поцинкована стоманa, топлообменник без повърхностна обработка.
Вариант Exclusive: вана от черна боядисана поцинкована стоманa, обменник, боядисан в черно – модел по поръчка.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения)* – модел по поръчка.
*Средната отдалеченост за свързване при всички произвеждани дължини на Koraflex FV 8/16 е 180 мм.
*При подовия конвектор Koraflex FV 8/16, стандартен модел, не трябва да се използва надлъжна покривна решетка. Винаги е необходима консултация и евентуално техническа корекция на ваната на конвектора.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 164U/194F |
| ширина на подовата вана (мм) | 127 |
| ширина на решетката (мм) | 150 |
| макс. регулируема височина (V макс. мм) | 85–110 |
| дълбочина на ваната (мм) включително рамката | 85 |
| дължина (l мм) | от 800 до 2 800 (на 400 мм стъпка) |
| височина на обменника (мм) | 50 |
| ширина на обменника (мм) | 50 |
| ефективна дължина на обменника (мм) | L – 400 |
| външен диаметър на кръга на вентилатора (мм) | 30 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | поцинкована стомана, неръждаема стомана AISI 304 |

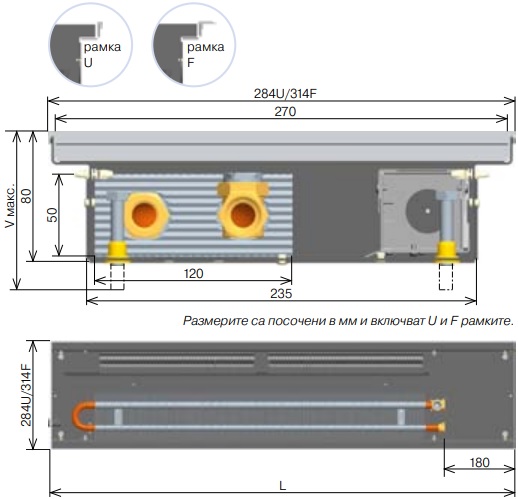

Подов конвектор с вентилатор Koraflex FV 8/28
Характеристики:
– конвектор с ниска строителна височина;
– служи за отопление;
– най-тих тих режим на работа при ниски обороти;
– възможност за управление чрез BMS (Bulding Managing System);
– възможност за поръчка на модели Economic, Exclusive, Inox;
– конвекторът е предназначен за сухи помещения.
Вариант Economic: вана от черна боядисана поцинкована стоманa, топлообменник без повърхностна обработка.
Вариант Exclusive: вана от черна боядисана поцинкована стоманa, обменник, боядисан в черно – модел по поръчка.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения)* – модел по поръчка.
*При подовия конвектор Koraflex FV 8/28, стандартен модел, не трябва да се използва надлъжна покривна решетка. Винаги е необходима консултация и техническа корекция на ваната на конвектора.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 284U/314F |
| ширина на подовата вана (мм) | 235 |
| ширина на решетката (мм) | 270 |
| макс. регулируема височина (V макс. мм) | 80–107 |
| дълбочина на ваната (мм) включително рамката | 80 |
| дължина (l мм) | от 800 до 2800 (на 400 мм стъпка) |
| височина на обменника (мм) | 50 |
| ширина на обменника (мм) | 120 |
| ефективна дължина на обменника (мм) | L – 350 |
| външен диаметър на кръга на вентилатора (мм) | 30 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | поцинкована стомана, неръждаема стомана AISI 304 |

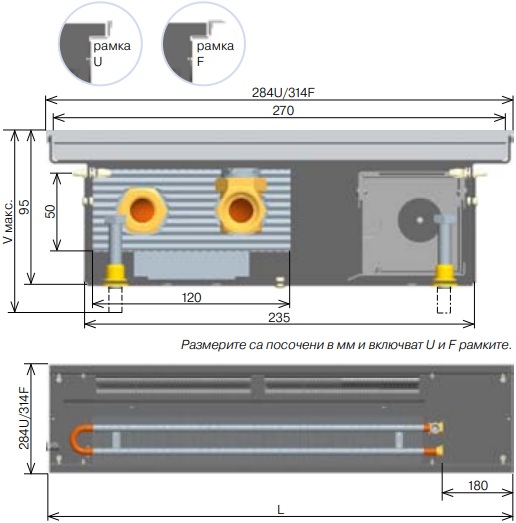

Подов конвектор с вентилатор Koraflex fV 9/28
Характеристики:
– служи за отопление;
– висока топлинна мощност при малка строителна дълбочина;
– възможност за управление чрез BMS (Bulding Managing System)
– възможност за поръчка на модели Economic, Exclusive, Inox;
– конвекторът е предназначен за сухи помещения.
Вариант Economic: вана от черна боядисана поцинкована стоманa, топлообменник без повърхностна обработка.
Вариант Exclusive: вана от черна боядисана поцинкована стоманa, обменник, боядисан в черно – модел по поръчка.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения)* – модел по поръчка.
*При подовия конвектор Koraflex FV 9/28, стандартен модел, не трябва да се използва надлъжна покривна решетка. Винаги е необходима консултация и техническа корекция на ваната на конвектора.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 284U/314f |
| ширина на подовата вана (мм) | 235 |
| ширина на решетката (мм) | 270 |
| макс. регулируема височина (V макс. мм) | 95–122 |
| дълбочина на ваната (мм) включително рамката | 95 |
| дължина (l мм) | от 800 до 2800 (на 400 мм стъпка) |
| височина на обменника (мм) | 50 |
| ширина на обменника (мм) | 120 |
| ефективна дължина на обменника (мм) | L – 350 |
| външен диаметър на кръга на вентилатора (мм) | 40 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | поцинкована стомана, неръждаема стомана AISI 304 |

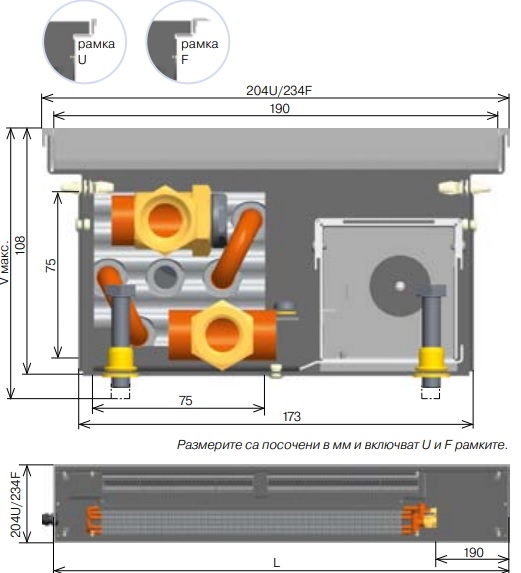

Подов конвектор с вентилатор Koraflex fV 11/20
Характеристики:
– служи за отопление;
– висока топлинна мощност при минимални размери;
– тих режим на работа при ниски обороти;
– възможност за управление чрез BMS (Bulding Managing System);
– възможност за поръчка на модели Economic, Exclusive, Inox;
– конвекторът е предназначен за сухи помещения.
Вариант Economic: вана от черна боядисана поцинкована стоманa, топлообменник без повърхностна обработка.
Вариант Exclusive: вана от черна боядисана поцинкована стоманa, обменник, боядисан в черно – модел по поръчка.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения)* – модел по поръчка.
*При подовия конвектор Koraflex FV 11/20, стандартен модел, не трябва да се използва надлъжна покривна решетка. Винаги е необходима консултация и евентуална техническа корекция на ваната на конвектора.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 204U/234f |
| ширина на подовата вана (мм) | 173 |
| ширина на решетката (мм) | 190 |
| макс. регулируема височина (V макс. мм) | 108–132 |
| дълбочина на ваната (мм) включително рамката | 108 |
| дължина (l мм) | от 800 до 2800 (на 400 мм стъпка) |
| височина на обменника (мм) | 75 |
| ширина на обменника (мм) | 75 |
| ефективна дължина на обменника (мм) | L – 400 |
| външен диаметър на кръга на вентилатора (мм) | 40 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | поцинкована стомана, неръждаема стомана AISI 304 |

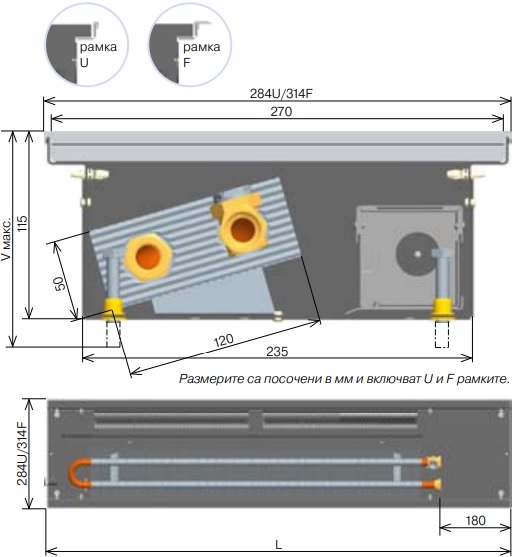

Подов конвектор с вентилатор Koraflex fV 11/28 (най-продаваният вид)
Характеристики:
– служи за отопление;
– достига високи топлинни мощности;
– ниски нива на шум при макс.обороти;
– възможност за управление чрез BMS (Bulding Managing System);
– възможност за поръчка на модели Economic, Exclusive, Inox;
– конвекторът е предназначен за сухи помещения.
Вариант Economic: вана от черна боядисана поцинкована стоманa, топлообменник без повърхностна обработка.
Вариант Exclusive: вана от черна боядисана поцинкована стоманa, обменник, боядисан в черно – модел по поръчка.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения) – модел по поръчка.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 284U/314f |
| ширина на подовата вана (мм) | 235 |
| ширина на решетката (мм) | 270 |
| макс. регулируема височина (V макс. мм) | 115–142 |
| дълбочина на ваната (мм) включително рамката | 115 |
| дължина (l мм) | от 800 до 2800 (на 400 мм стъпка) |
| височина на обменника (мм) | 50 |
| ширина на обменника (мм) | 120 |
| ефективна дължина на обменника (мм) | L – 350 |
| външен диаметър на кръга на вентилатора (мм) | 40 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | поцинкована стомана, неръждаема стомана AISI 304 |
Подов конвектор с вентилатор Koraflex fV 11/34
Характеристики:
– служи за отопление;
– конвектор с висока мощност при оптимална ширина – НОВОСТ;
– най-тих тих режим на работа при ниски обороти;
– възможност за управление чрез BMS (Bulding Managing System);
– възможност за поръчка на модели Economic, Exclusive, Inox;
– конвекторът е предназначен за сухи помещения.
Вариант Economic: вана от черна боядисана поцинкована стоманa, топлообменник без повърхностна обработка.
Вариант Exclusive: вана от черна боядисана поцинкована стоманa, обменник, боядисан в черно – модел по поръчка.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения) – модел по поръчка.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 344U/374f |
| ширина на подовата вана (мм) | 295 |
| ширина на решетката (мм) | 330 |
| макс. регулируема височина (V макс. мм) | 115–142 |
| дълбочина на ваната (мм) включително рамката | 115 |
| дължина (l мм) | от 800 до 2800 (на 400 мм стъпка) |
| височина на обменника (мм) | 50 |
| ширина на обменника (мм) | 180 |
| ефективна дължина на обменника (мм) | L – 350 |
| външен диаметър на кръга на вентилатора (мм) | 40 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | поцинкована стомана, неръждаема стомана AISI 304 |

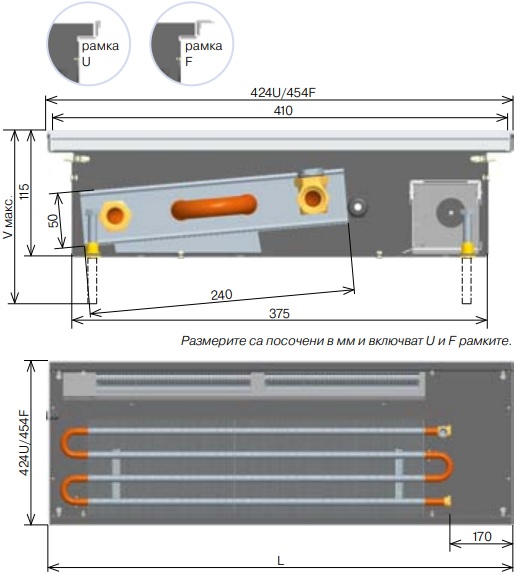

Подов конвектор с вентилатор Koraflex fV 11/42
Характеристики:
– служи за отопление;
– най-висока топлинна мощност;
– ниски нива на шум при макс.обороти;
– възможност за управление чрез BMS (Bulding Managing System);
– възможност за поръчка на модели Economic, Exclusive, Inox;
– конвекторът е предназначен за сухи помещения.
Вариант Economic: вана от черна боядисана поцинкована стоманa, топлообменник без повърхностна обработка.
Вариант Exclusive: вана от черна боядисана поцинкована стоманa, обменник, боядисан в черно – модел по поръчка.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения) – модел по поръчка.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 424U/454f |
| ширина на подовата вана (мм) | 375 |
| ширина на решетката (мм) | 410 |
| макс. регулируема височина (V макс. мм) | 115–142 |
| дълбочина на ваната (мм) включително рамката | 115 |
| дължина (l мм) | от 800 до 2800 (на 400 мм стъпка) |
| височина на обменника (мм) | 50 |
| ширина на обменника (мм) | 240 |
| ефективна дължина на обменника (мм) | L – 350 |
| външен диаметър на кръга на вентилатора (мм) | 40 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | поцинкована стомана, неръждаема стомана AISI 304 |

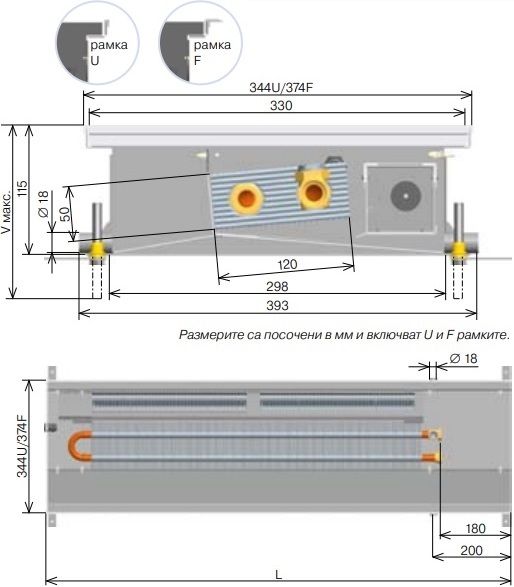

Подов конвектор с вентилатор за басейн Koraflex fV 11/34 InPool
Характеристики:
– служи за отопление;
– оборудван с оттичане на вода и преградна стена;
– висока топлинна мощност;
– ниски нива на шум при макс.обороти;
– възможност за управление чрез BMS (Bulding Managing System);
– специални условия за гаранция и инсталация;
– препоръчваме поставяне на алуминиева решетка;
– доставя се само за модел InPool;
– конвекторът е предназначен за влажна среда (напр. басейни, зимни градини).
*При подовия конвектор Koraflex FV 11/34 InPool не може да се използва стандартен модел решетка за стъпване в надлъжен вариант. Винаги е необходима консултация и евентуално техническа корекция на ваната на конвектора.
Внимание: подовият конвектор с вентилатор Koraflex FV InPool трябва да бъде поставен така, че частта, оборудвана с мотора и вентилаторите да не бъде наводнявана, дори и за кратко.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 344U/374f |
| ширина на подовата вана (мм) | 298 |
| ширина на решетката (мм) | 330 |
| макс. регулируема височина (V макс. мм) | 123–150 |
| дълбочина на ваната (мм) включително рамката | 115 |
| дължина (l мм) | от 800 до 2800 (на 400 мм стъпка) |
| височина на обменника (мм) | 50 |
| ширина на обменника (мм) | 120 |
| ефективна дължина на обменника (мм) | L – 350 |
| външен диаметър на кръга на вентилатора (мм) | 40 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | неръждаема стомана AISI 316 |
Koraflex fV InPool гаранция
Подовите конвектори и решетки, предназначени за използване в басейн, трябва да се поддържат чисти, редовно да се мият с чиста вода и да се третират с подходящи препарати, които са препоръчителни за неръждаемата стомана. Конвекторите са оборудвани със система за оттичане на вода, което предотвратява наводняването на конвектора и винаги трябва да бъде проходимо. Подови конвектори Koraflex fV InPool не са предназначени за басейни със солена вода.
Повече за работните и гаранционните условия ще намерите в сайта на Korado, в секцията за сваляне.

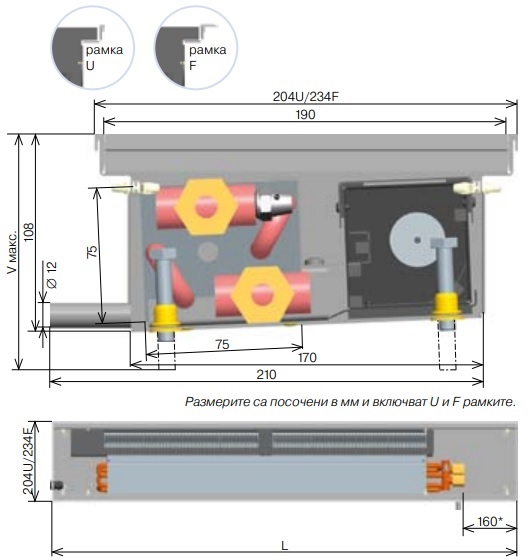

Подов конвектор с вентилатор за отопление или охлаждане Koraflex fI 11/20
Характеристики:
– служи за отопление или охлаждане на помещения;
– висока отоплителна и охлаждаща мощност;
– предназначен за двутръбна система;
– модел, изцяло изработен от неръждаема стомана, за сухи помещения, Inox 304;
– най-тесният вид с компактни размери;
– възможност за управление чрез BMS (Bulding Managing System);
– стандартен модел Inox (небоядисана неръждаема стомана 304);
– конвекторът е предназначен за сухи помещения.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения), стандартен модел за тип 11/20.
*Средната отдалеченост за свързване при всички произвеждани дължини на Koraflex FI 11/20 е 160 мм.
*При подовия конвектор Koraflex FI 11/20 не може да се използва решетка за стъпване в надлъжен вариант. Винаги е необходима консултация и техническа корекция на ваната на конвектора.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 204U/234f |
| ширина на подовата вана (мм) | 170 |
| ширина на решетката (мм) | 190 |
| макс. регулируема височина (V макс. мм) | 108–132 |
| дълбочина на ваната (мм) включително рамката | 108 |
| дължина (l мм) | от 800 до 2800 (на 400 мм стъпка) |
| височина на обменника (мм) | 75 |
| ширина на обменника (мм) | 75 |
| външен диаметър на кръга на вентилатора (мм) | 40 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | неръждаема стомана AISI 304 |
Подов конвектор с вентилатор за отопление или охлаждане Koraflex fI 13/34
Характеристики:
– служи за отопление или охлаждане на помещения;
– висока отоплителна и охлаждаща мощност;
– предназначен за двутръбна система;
– неръждаема вана за отвеждане на конденза;
– възможност за управление чрез BMS;
– възможност за поръчка на модели Economic, Exclusive, Inox;
– конвекторът е предназначен за сухи помещения.
Вариант Economic: черна боядисана поцинкована стомана с вътрешна ваничка от неръждаема стомана AISI 316, топлообменник без повърхностна обработка.
Вариант Exclusive: черна боядисана поцинкована стомана с вътрешна ваничка от неръждаема стомана AISI 316, обменник, боядисан в черно – модел по поръчка.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения)* – модел по поръчка.
*При подовия конвектор Koraflex FI 13/34 не може да се използва надлъжна решетка за стъпване. Винаги е необходима консултация и техническа корекция на ваната на конвектора.

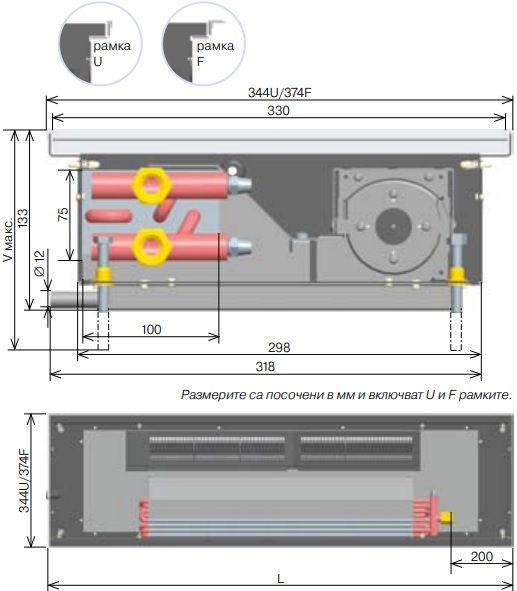

Спецификации
| ширина, включително с рамката тип U/F (мм) | 344U/374f |
| ширина на подовата вана (мм) | 298 |
| ширина на решетката (мм) | 330 |
| макс. регулируема височина (V макс. мм) | 133–160 |
| дълбочина на ваната (мм) включително рамката | 133 |
| дължина (L мм) | 1 200, 1 500, 2 000, 2 500, 3 000 |
| височина на обменника (мм) | 75 |
| ширина на обменника (мм) | 100 |
| външен диаметър на кръга на вентилатора (мм) | 60 |
| свързване към отоплителната система | 2× G 1/2″ вътрешно |
| материал на ваната | поцинкована стомана, неръждаема стомана 304, неръждаема стомана 316 |
Подов конвектор с вентилатор за отопление и охлаждане Koraflex fW 13/34
Характеристики:
– служи за отопление и охлаждане на помещения;
– висока отоплителна и охлаждаща мощност;
– за четиритръбна система;
– неръждаема вана за отвеждане на конденза;
– възможност за управление чрез BMS;
– възможност за поръчка на модели Economic, Exclusive, Inox;
– конвекторът е предназначен за сухи помещения.
Вариант Economic: черна боядисана поцинкована стомана с вътрешна ваничка от неръждаема стомана АISI 316, топлообменник без повърхностна обработка.
Вариант Exclusive: черна боядисана поцинкована стомана с вътрешна ваничка от неръждаема стомана AISI 316, обменник, боядисан в черно – модел по поръчка.
Вариант Inox: модел с неръждаема вана AISI 304, небоядисан обменник (само за сухи помещения)* – модел по поръчка.

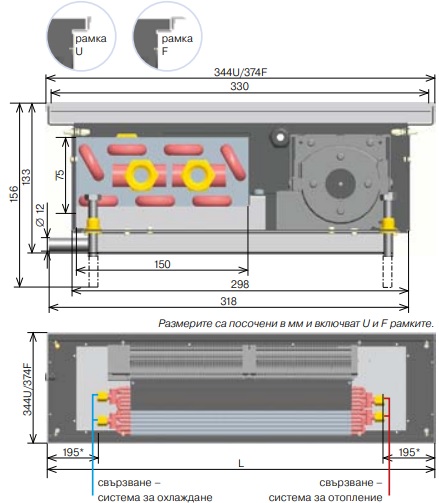

*Средната отдалеченост за свързване при всички произвеждани дължини на Koraflex FW 13/34 е 195 мм.
*При подовия конвектор Koraflex FW 13/34, стандартен модел, не трябва да се използва надлъжна покривна решетка. Винаги е необходима консултация и евентуална техническа корекция на ваната на конвектора.
Спецификации
| ширина, включително с рамката тип U/F (мм) | 344U/374f |
| ширина на подовата вана (мм) | 298 |
| ширина на решетката (мм) | 330 |
| макс. регулируема височина (V макс. мм) | 133–160 |
| дълбочина на ваната (мм) включително рамката | 133 |
| дължина (L мм) | 1 200, 1 500, 2 000, 2 500, 3 000 |
| височина на обменника (мм) | 75 |
| ширина на обменника (мм) | 150 |
| външен диаметър на кръга на вентилатора (мм) | 60 |
| свързване към отоплителната система | 4× G 1/2″ вътрешно |
| материал на ваната | поцинкована стомана, неръждаема стомана 304, неръждаема стомана 316 |
Свързване на подовите конвектори Koraflex с вентилатор

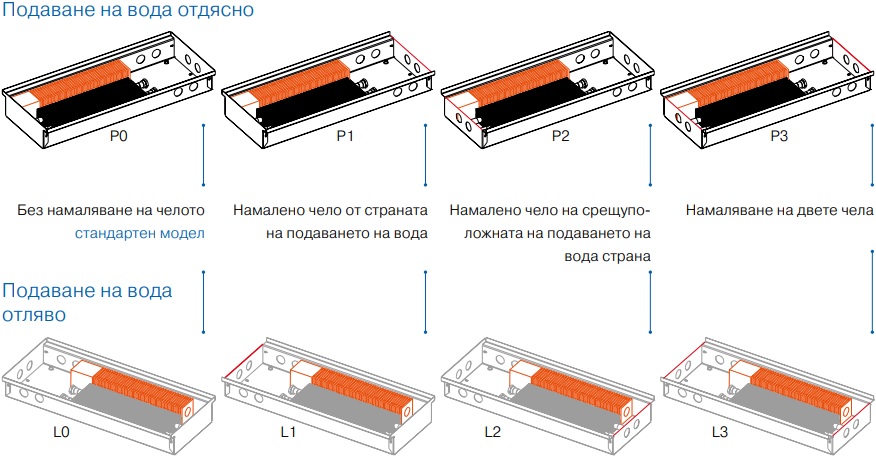

Видове вани според мястото за подаване вода и намаляване на челата на ваните за сериен монтаж
Намаляването на челата на ваните се използва там, където не е желателно да се вижда свързването между конвекторите (при дълга поредица от конвектори, например в административни сгради, хотели и други).
Размерите на чертежите са посочени в мм.
Забележка: отделните вани на конвектора Koraflex FV InPool не трябва да се свързват помежду си. Произвеждат се само в РО вариант.
За контакт и повече информация – Корадо България.
