Low NOx модулиращи газови горелки Riello серия RS 300÷2000/E-/EV BLU

Riello

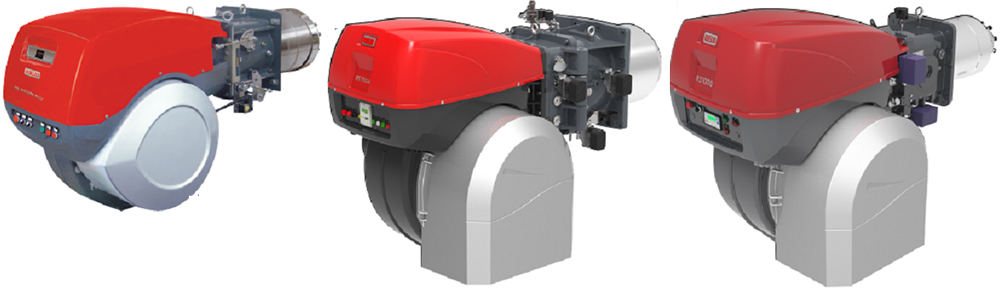

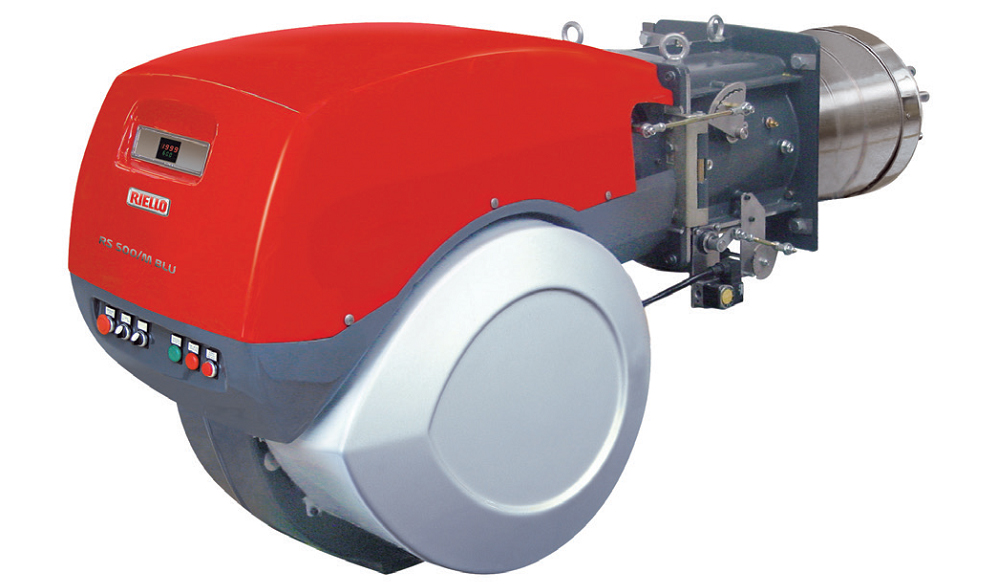

Горелките от серия RS/E и RS/EV се характеризират с моноблочна структура, което означава, че всички необходими компоненти са съчетани в едно съоръжение. Това прави инсталирането бързо и изключително лесно. Серията покрива мощности от 1 350 до 19 500 kW и е разработена за работа както с водогрейни, така и с промишлени парни котли. Горелките функционират като модулиращи за модели RS/E, и като модулиращи с променливи обороти на двигателя за модели RS/EV. Това позволява постигането на високо модулационно отношение в целия термичен диапазон. Горелките подават с изключителна прецизност изискваната мощност, като по този начин се гарантира високо ниво на ефективност и стабилност на системата, което намалява разхода на гориво и експлоатационните разходи. Горелките могат да функционират както с прекъсвания, така и при непрекъснати технологични процеси. Иновативната конструкция на горивната глава гарантира перфектна маневреност по време на модулацията, а също така и ниски нива на шум и вредни емисии.

Riello

RS 300/E – /EV BLU 500/1350 ÷ 3800 kW
RS 400/E – /EV BLU 800/1840 ÷ 4550 kW
RS 500/E – /EV BLU 1000/2500 ÷ 5170 kW
RS 650/E – /EV BLU 1410/3000 ÷ 6500 kW
RS 800/E – /EV BLU 1200/3500 ÷ 8100 kW
RS 1000/E – /EV BLU 11004000 ÷ 10100 kW
RS 1200/E – /EV BLU 1500/5500 ÷ 11100 kW
RS 1300/E – /EV BLU 2500/7500 ÷ 13000 kW
RS 1600/E – /EV BLU 3065/9503 ÷ 15560 kW
RS 2000/E – /EV BLU 4000/12000 ÷ 19500 kW

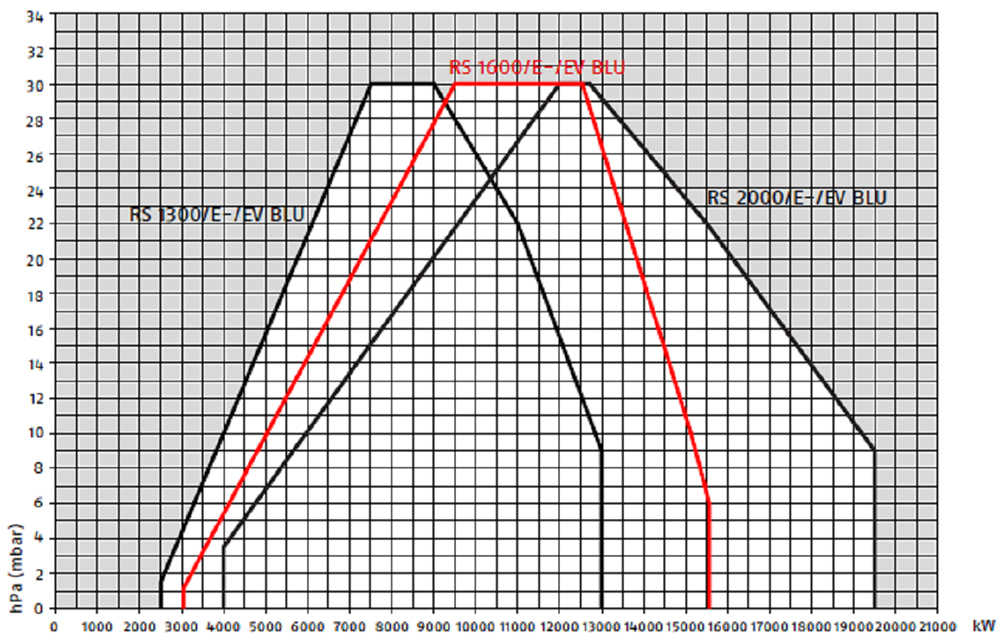

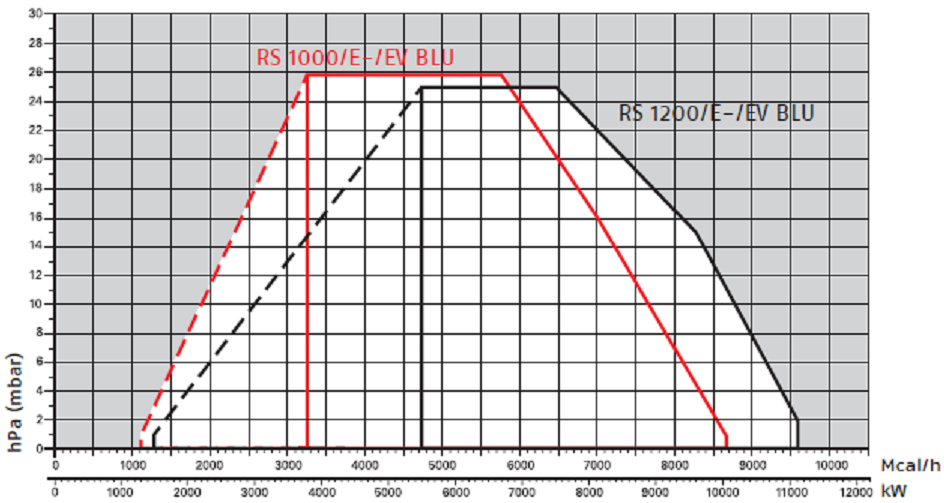

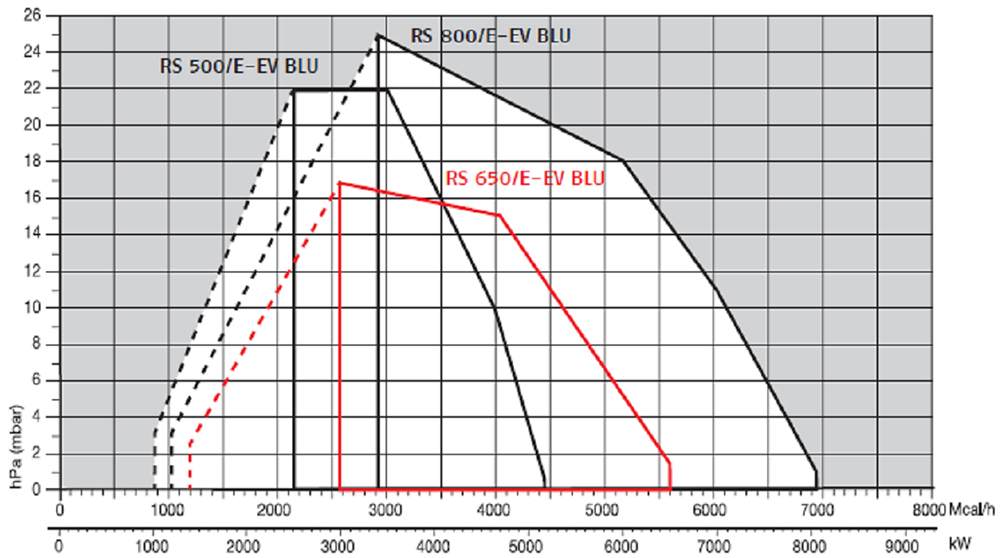

Работен диапазон:
– максималната мощност се избира от диаграмата;
– минималната мощност не трябва да е по-малка от ограничаващия минимум на диаграмата.

Riello

Тестови условия, съгласно EN676. Температура 20°С. Налягане 1013,5 mBar. Надморска височина 0 m a.s.l.

__________ Работен диапазон за избор на горелката.
––––––– Диапазон на модулацията.

Riello

Riello

Riello

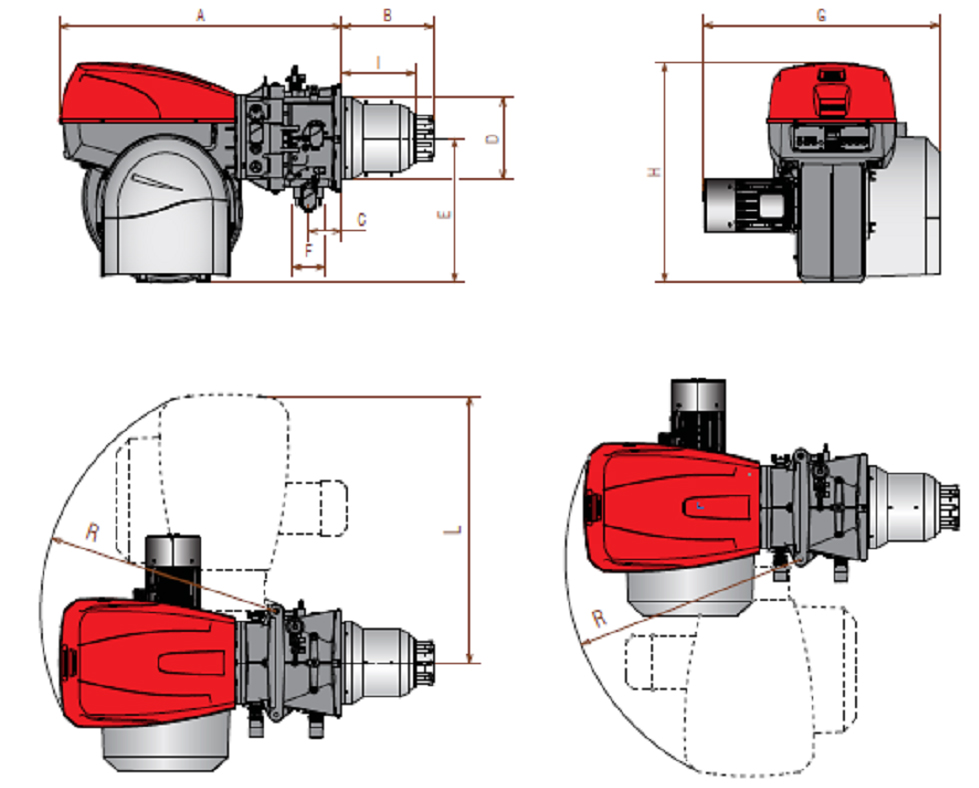

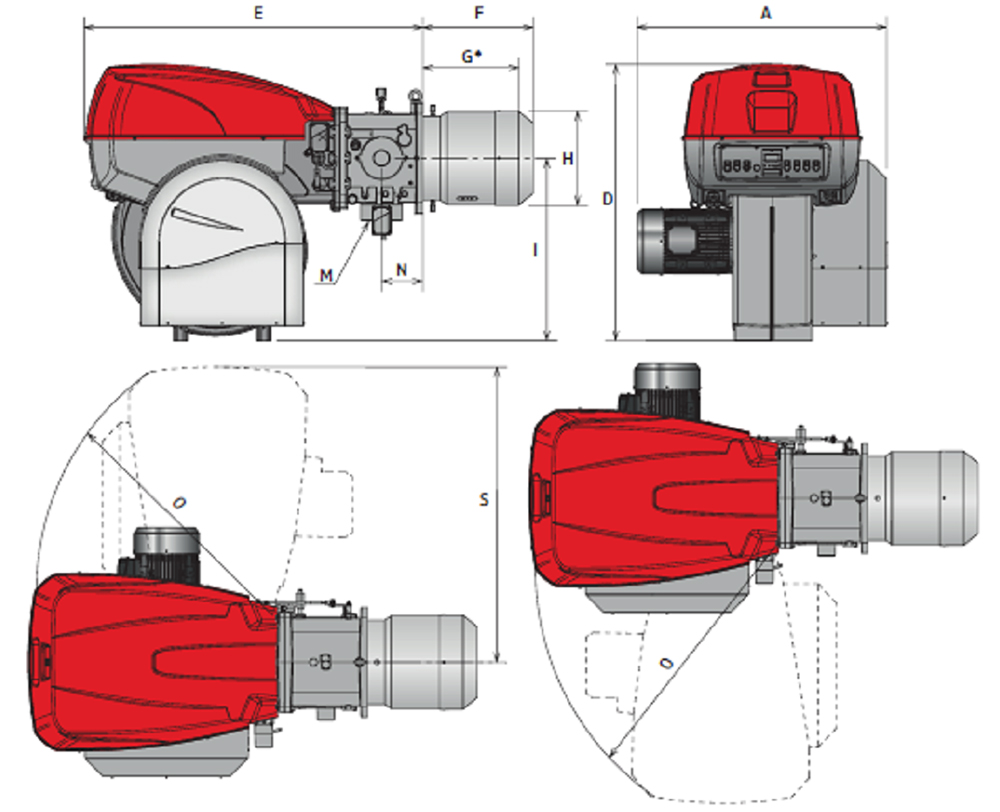

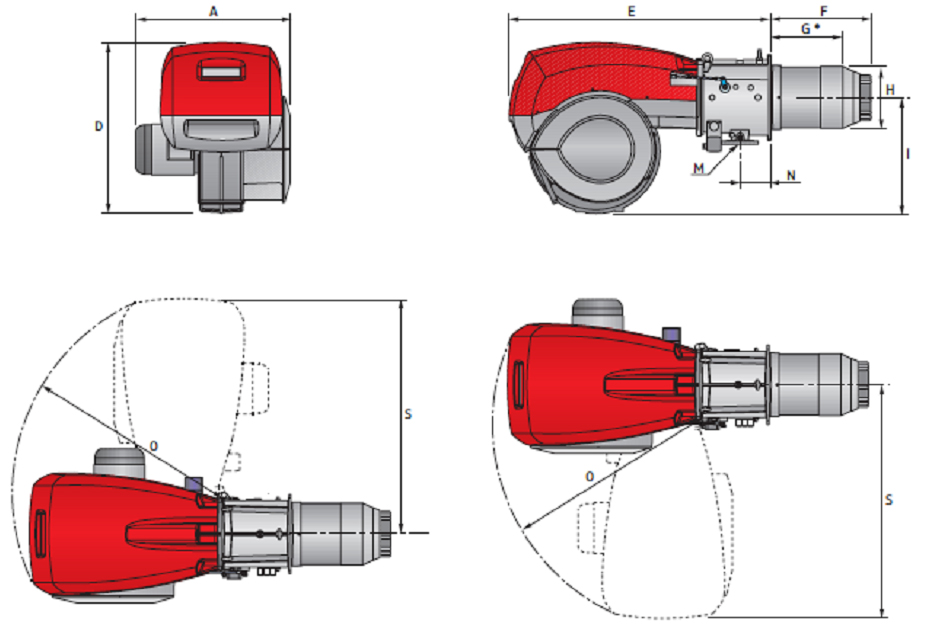

Габаритни размери в мм

Горелка

Riello

Модел A D E F G* H I M N O S
RS 300/E-EV BLU 720 867 1325 521 373 313 588 DN65 164 1055 1175
RS 400/E-EV BLU 775 867 1325 521 373 313 588 DN65 164 1055 1175
RS 500/E-EV BLU 775 867 1325 521 357 370 588 DN65 164 1055 1175
RS 650/E-EV BLU 800 950 1325 549 397 363 588 DN65/80 175 1055 1175
RS 800/E-EV BLU 940 867 1325 582 418 363 588 DN65/80 164 1055 1175

*Максимална дебелина на плочата на котела, включително гарнитурата на фланеца на котела.

Горелка

Riello

Модел A D E F G* H I M N O S
RS 1000/E-EV BLU 1206 1338 1637 669 485 413 885 DN80 200 1350 1493
RS 1200/E-EV BLU 1250 1338 1637 670 485 485 885 DN80 200 1350 1493

*Максимална дебелина на плочата на котела, включително гарнитурата на фланеца на котела.

Горелка

Riello

Модел A B C D E F G H I L R
RS 1300/E-EV BLU 1880 613 220 544 960 DN80 1585 1463 383 1782 1565
RS 1600/E-EV BLU 1880 852 220 544 960 DN80 1530 1463 544 1785 1565
RS 2000/E-EV BLU 1880 852 220 590 960 DN80 1560 1463 562 1782 1565

Спецификация

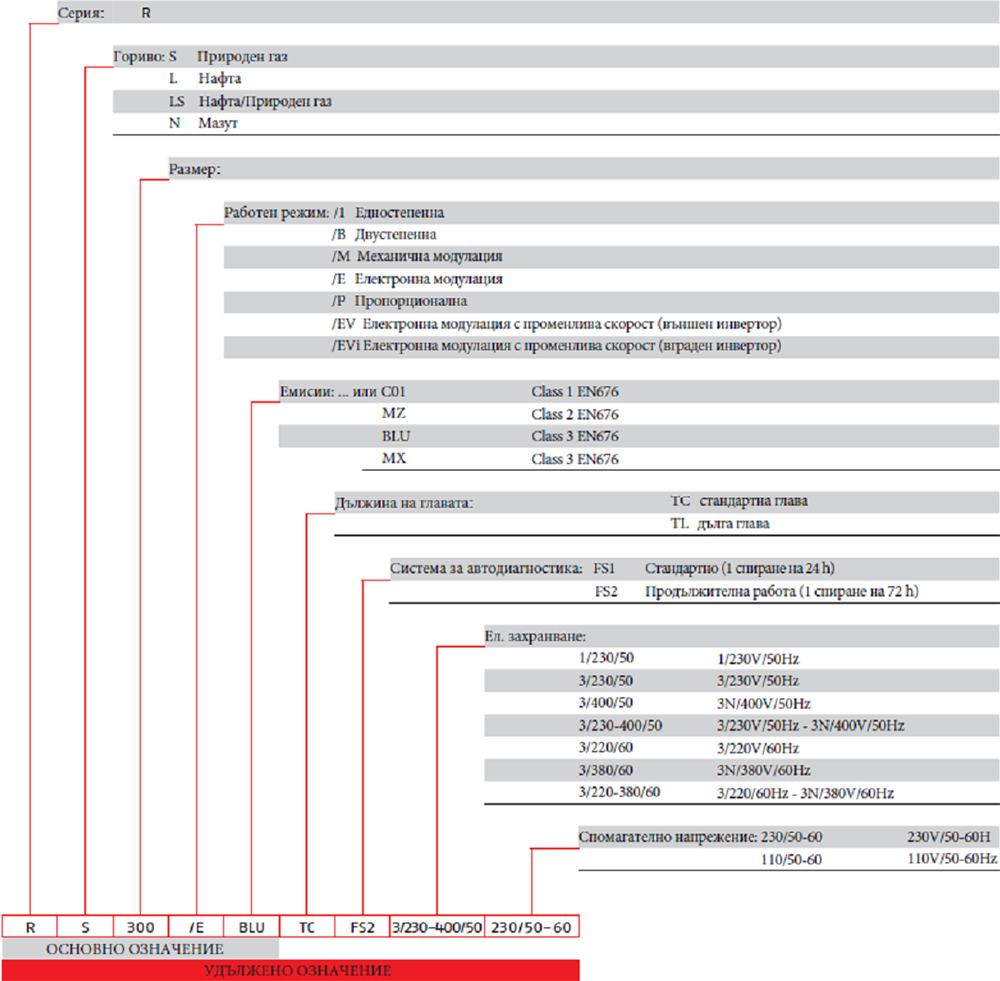

Обозначаване на горелката

Riello

Спецификация

Окомплектовката на RS 300-400-500-650-800-1000-1200/E-/EV Blu е с програматор Siemens LMV 51/52.

Напълно автоматизирани моноблочни модулиращи вентилаторни газови горелки, окомплектовани с:
– Високоефективен вентилатор със задно извити лопатки за модели RS 300-400-500-1000-1200/E-EV BLU, предно извити лопатки за модели RS 650-800/E-EV BLU;
– Шумоизолационен материал, намаляващ шума на вентилатора;
– Въздушна клапа, управлявана от сервомотор;
– Пресостат за въздух;
– Електродвигател с 2900 rpm, трифазен 230/400 – 400/690 V с неутрала, 50Hz;
– Подвижна горивна глава с ниски емисии, която се регулира спрямо желаната мощност,  оборудвана с:
– горивна глава от неръждаема стомана, устойчива на корозия и високи температури;
– запалителни електроди;
– горивен диск.
– Клапа за газ, управлявана от сервомотор;
– Пресостат за максимално допустимото налягане на газта;
– Модул за регулиране на газо-въздушната смес и модулиране на мощността по температура или налягане с външен PID-регулатор, който се поръчва като аксесоар за модели RS 300-400-500-650-800/E BLU;
– Модул за регулиране на газо-въздушната смес и модулиране на мощността по температура или налягане с вграден PID-регулатор за модели RS/EV BLU and RS 1000-1200/E;
– AZL Дисплей и работен блок за настройка на горивните процеси и следене на техните параметри, вграден за модели RS/EV и RS 1000-1200/E (може да бъде поръчан като аксесоар за модели RS 300-400-500-650-800/E BLU);
– Йонизационен електрод за модели RS 300-400-500-650-800 и IRD сензор или йонизационен електрод за RS 1000-1200;
– Стартер звезда/триъгълник за електродвигателя (горелки с електродвигател с мощност > = 7,5 kW, RS/E);
– Клеморед за електрическите връзки – Ключ за включване/изключване на горелката;
– Светодиод за спомагателното напрежение;
– Ръчен или автоматичен ключ за увеличаване/намаляване мощността на горелката;
– Светодиод, индикиращ функционирането на горелката;
– Термореле с бутон за рестартиране;
– Защита от прегряване на електродвигателя;
– Светодиод, индикиращ повреда на електродвигателя;
– Светодиод, индикиращ грешка на горелката;
– Бутон за аварийно спиране на горелката;
– Щекери;
– Панта за отваряне на горелката;
– Пръстени за повдигане;
– IP 54 степен на защита.

Аксесоари

RielloКит за контрол на ефективността на кислорода

РТ 1000 с работен диапазон -80 ÷ 600°С

Този кит включва два температурни сензора: един за въздуха за горене и един за димните газове. Те се свързват към интерфейса на кита за контрол на кислорода, за да може програматорът LMV 52 да извърши изчисленията.

RielloКит за контрол на кислорода

QGO2  e анализатор на кислорода, който посредством датчик следи съдържанието на кислород и въглероден окис в димните газове, с включена комбинирана сонда за измерване на О2 и СО.

RielloЧестотен регулатор /Инвертор/

Промяната на оборотите на двигателя се постига чрез честотен преобразувател (VSD), който е окомплектован с панел за програмиране.

IP 54 степен на защита.

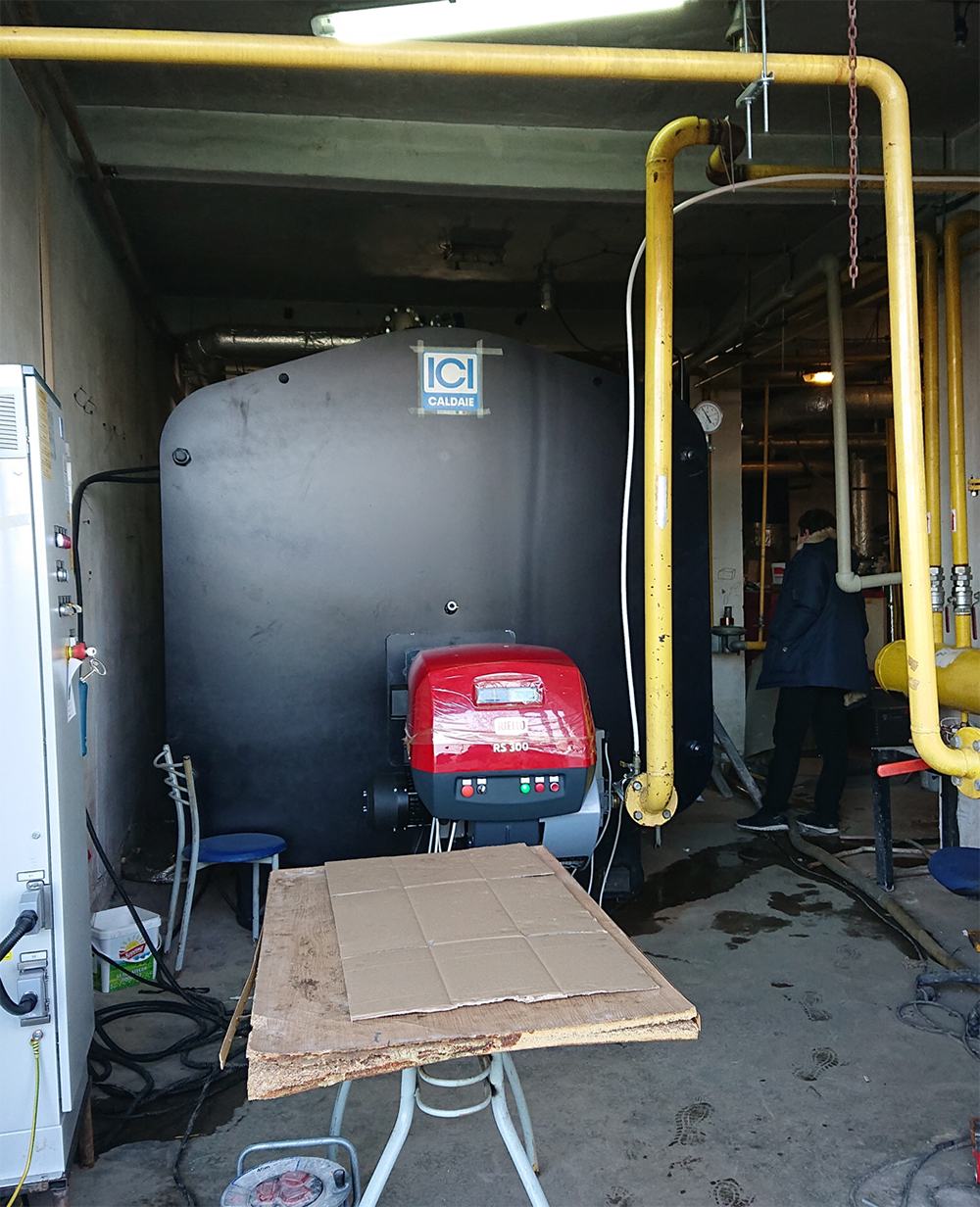

Монтирана газова горелка RS 300 EV на парен котел ICI – гр. Хасково.
