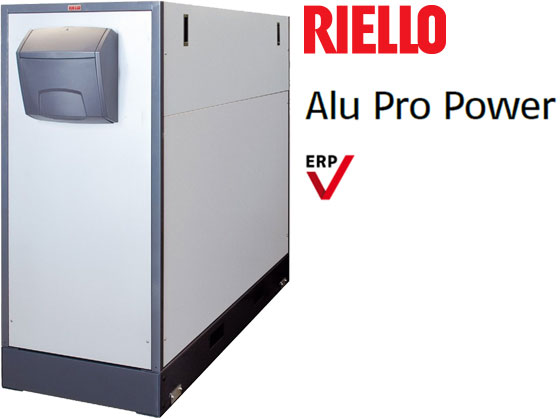

Модулен кондензен подов котел Alu Pro Power
– Ефективност ☆☆☆☆ според Европейската директива EEC 92/42, гарантираща ниски експлоатационни разходи;
– Модулните подови кондензни котли, с топлообменник от алуминий и специална силициева сплав са с широк диапазон на модулация (1:40) и компактни размери.

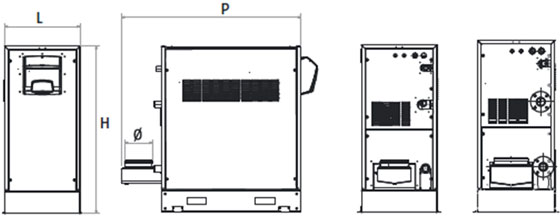

Габаритни размери
Модел | Н мм |
L мм |
P мм |
Ø мм |
Подаваща/ Връщаща |
Газова връзка |
Тегло кг |
ALU 115 PRO POWER | 1534.5 | 690 | 1264 | 150 | 2″ G | 1½” G | 240 |
ALU 150 PRO POWER | 1534.5 | 690 | 1264 | 150 | 2″ G | 1½” G | 240 |
ALU 225 PRO POWER | 1534.5 | 690 | 1264 | 200 | 2″ G | 1½” G | 310 |
ALU 300 PRO POWER | 1534.5 | 690 | 1654 | 250 | 2″ G | 1½” G | 395 |
ALU 349 PRO POWER | 1534.5 | 690 | 1654 | 250 | 2″ G | 1½” G | 470 |
ALU 375 PRO POWER | 1534.5 | 690 | 1654 | 250 | 2″ G | 1½” G | 470 |
ALU 115 PRO POWER | 1534.5 | 690 | 2103 | 300 | DN 65 PN10 | 1½” G | 565 |
ALU 115 PRO POWER | 1534.5 | 690 | 2103 | 300 | DN 65 PN10 | 1½” G | 640 |
ALU 115 PRO POWER | 1534.5 | 690 | 2298 | 300 | DN 65 PN10 | 1½” G | 735 |
Котелът Alu Pro Power се състои от каскада от независими топлинни модули, всеки по 75 kW, свързани последователно, което осигурява най-добра адаптация към исканата топлинна мощност и гарантира максимална надеждност и спокойствие.
Котелът Alu Pro Power e кондензен котел осигуряващ захранване на системите за отопление, а при монтаж на обемен бойлер осигурява и производство на битова гореща вода.
Горенето се осъществява с премикс горелка от неръждаема стомана. Тази съвременна нова технология осигурява ефективна, безшумна и висока ефективна работа. Гарантира изгаряне с ниски вредни емисии, което позволява да се постигне Клас 5 NOx (съгласно Европейска Директива UNI EN 297).
Котелът е оборудван с терморегулатор осигуряващ контрол на модулираща помпа за основния кръг.
Контролерът RIELLOtech може да контролира до осем броя котли в каскада. По този начин е възможно да се изгради котел с мощност до 4,8 MW.
Предимства на котела Alu Pro Power:
– вид уред – B23, B23P;
– ниски загуби;
– широка гама от аксесоари за лесен, бърз и гъвкав монтаж;
– подходящ за външен монтаж, благодарение на специфичните компоненти, които позволяват на топлинната група да постигане степен на защита IPX5D;
– компактните размери, намаленото тегло и опростената конструкция ги правят лесни за транспортиране, инсталиране и експлоатация.
Технически данни
Модел | мощност | мощност | мощност | ефективност | ||
80°/60° kW |
50°/30° kW |
мин-макс kW |
80°/60° % |
50°/30° % |
30% Рn 50°/30° |
|
ALU 115 PRO POWER | 112.1 | 119.6 | 15 – 115 | 97.5 | 104.0 | 108 |
ALU 150 PRO POWER | 146.3 | 156.0 | 15 – 150 | 97.5 | 104.0 | 108 |
ALU 225 PRO POWER | 219.4 | 234.0 | 15 – 225 | 97.8 | 104.0 | 108 |
ALU 300 PRO POWER | 293.0 | 312.0 | 15 – 300 | 98.0 | 104.0 | 108 |
ALU 349 PRO POWER | 340.3 | 363.0 | 15 – 349 | 98.3 | 104.0 | 108 |
ALU 375 PRO POWER | 365.6 | 390.0 | 15 – 375 | 98.3 | 104.0 | 108 |
ALU 115 PRO POWER | 438.8 | 468.0 | 15 – 450 | 98.3 | 104.0 | 108 |
ALU 115 PRO POWER | 511.9 | 546.0 | 15 – 525 | 98.3 | 104.0 | 108 |
ALU 115 PRO POWER | 585.0 | 624.0 | 15 – 600 | 98.3 | 104.0 | 108 |

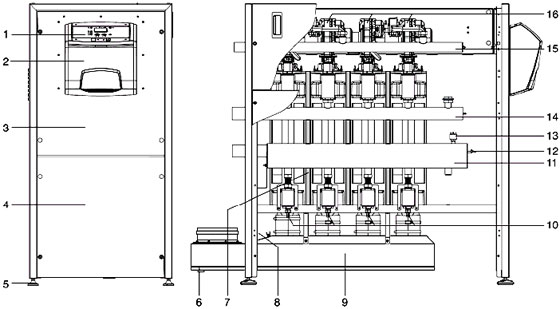

Конструкция
1– табло за управление 2 – контролен панел за управление 3 – преден горен капак 4 – преден долен капак 5 –регулируеми крака 6 – източване на конденза 7 – изолация между модулите 8 – термостат димни газове |
9 – кутия димни газове 10 – дренаж 11 – колектор връщаща вода 12 – щуцер за датчика на връщащия колектор 13 – пресостат вода 14 – колектор подаваща вода 15 – колектор за газ 16 – горелка |

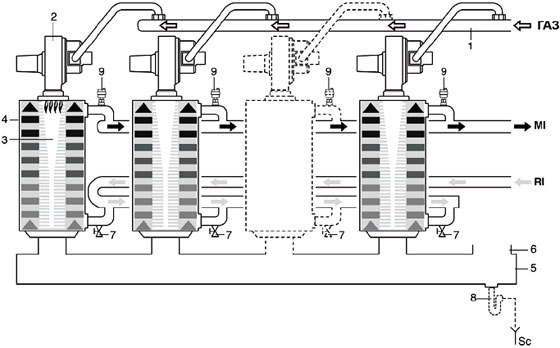

Хидравлична схема |
1 – колектор вход на газ 2 – горелка 3 – горивната камера 4 – топлообменник 5 – кутия димни газове 6 – димни газове изход 7 – вентил пълнене/източване на котела |
8 – сифон за източване на кондензат 9 – обезвъздушител MI – подаваща вода RI – връщане тръба ГАЗ – вход газ Sc – източване |
Обща информация за контролния панел на котела

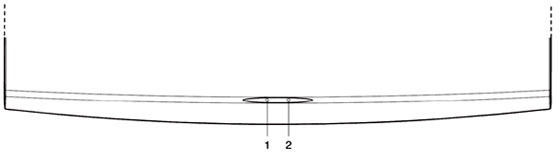

Контролен панел за управление при закрито положение |

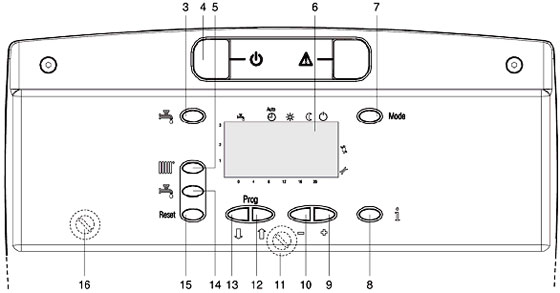

Контролен панел за управление при отворено положение
1 – Индикатор за работа (зелен). Светва, при наличие на мощност.
2 – Светлинна индикация за аварийно спиране (червен). Светва при аварийно спиране на горелката.
3 – Включване / изключване в режим на производство на гореща вода. Ако този режим е включен, на дисплея свети икона
4 – Главен превключвател
5 – Бутон за контрол на температурата за отопление или заданието
6 – Дисплей
7 – Бутон за избор на режим на работа. Тирето застава срещу съответната икона:
– Автоматичен режим: в съответствие с избраната програма
– Непрекъснато: Непрекъсната работа
– Намалена: понижен режим на мощност
– Стенд-бай: Режим на готовност
8 – Бутон за извеждане на информация
9-10 – Бутони за променя стойността на параметрите
11 – Предпазител
12 – 13 Бутони за избор на параметър
14 – Бутон за температурата на топла вода
15 – Бутон за рестарт. Позволява към връщане на работа след спиране в резултат на проблем.
16 – Авариен термостат с ръчно нулиране

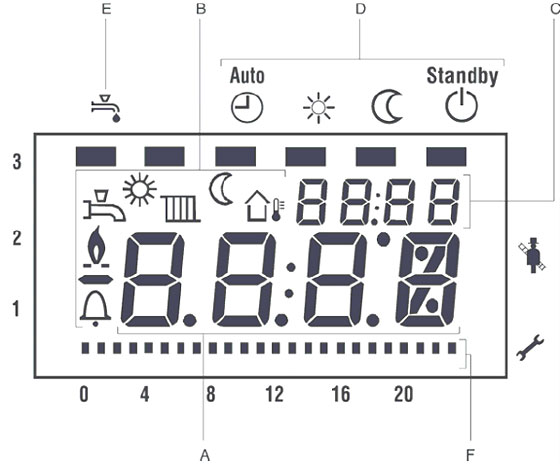

Допълнителна информация
A – Голям дигитален дисплей- показва текущите стойности, постоянни грешки.
В – Символи:
– Температурата на режим БГВ гореща вода
– Режим на отопление
– Външна температура
– Работа с номинална мощност
– Режим с понижена мощност
– Наличие на пламък
– Грешка
C – Малък цифров дисплей- показва временни стойности и код на грешката, дава информация за работата на горелката
D – Режими на работа на отоплителния кръг
– Автоматичен режим: в съответствие с избраната програма
– Непрекъснато: непрекъсната работа
– Намалена: понижен режим на мощност
– Стенд-бай: режим на готовност
E – БГВ режим: включено или изключено
F – Показва текущия час

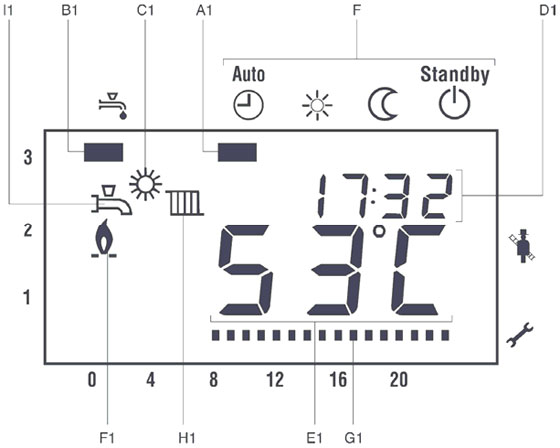

Стандартна страница на дисплея
A1 – Режим на работа
При натискане на бутон “Mode”, тирето застава срещу съответната икона
B1 – Режим производство на гореща вода
Този режим се активира чрез натискане на бутона (разположен на дисплея)
C1 – Нормален режим на работа
D1 – Време
E1 – Текуща стойност на температура на котела
F1 – Наличие на пламък
G1 – Означение на текущия час
H1 – Текущ режим на работа – отопление
I1 – Текущ режим на работа – производство на гореща вода
Принцип на работа
Контролният панел на котела ALU PRO изпълнява следните функции за управление:
– Приоритет има функцията за топла вода. При необходимост за производство на топла вода, котелът може да осигури висока или ниска температура.
– Функцията за защита от замръзване – Защитната функция против замръзване на системата за отопление работи само когато е свързан външен датчик на температура: ако външната температурата падне под -5° С, помпите се включват ; ако външната температура е в интервала от – 5° С до 1.5° С, помпите се включват за 10 минути на всеки 6 часа; ако външната температура е по-висока от 1,5° С, помпи се изключват.
– Функция за възстановяване на топлината, ако по някаква причина е достигната критична температура и котелът е изключен, за да се изчисти натрупаната топлина помпената система се включва.

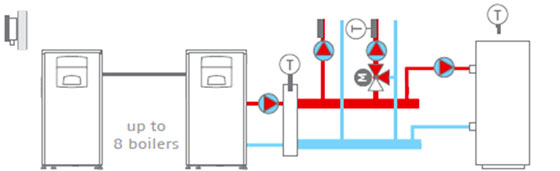

– Функцията работи в каскадата: с помощта на контролер RIELLOTech (допълнителен аксесоар) котлите могат да бъдат свързани каскадно, като максималният брой е 8 бр.
– Контролна функция за включване / изключване на горелката: С цел да се избегне честото превключване, ако разликата между желаната стойност и температурата на котела превишава определени граници, котелът започва отново работа.
Защитни функции:
1 – от прегряване на котела;
2 – защита по температура;
3 – температура на изходящите газове;
4 – контрол на температурите в подаващия и връщащия тръбопровод;
5 – защита на циркулационните помпи;
6 – защита на модулите от замръзване;
7 – защита на системата за отопление от замръзване.

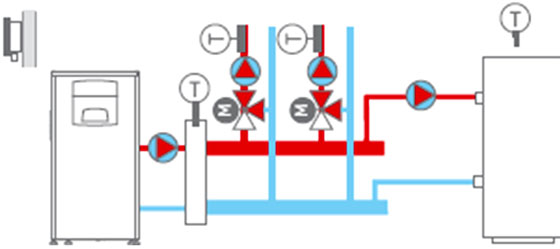

Примерни схеми на свързване

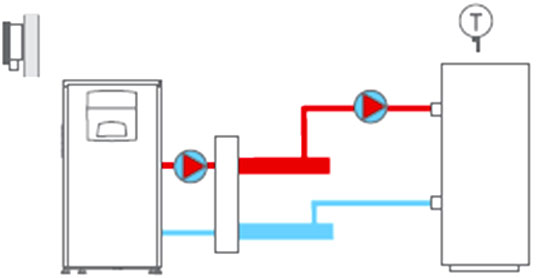

Стандартен контролен панел:
– електронна помпа за основния кръг;
– помпа на резервоара;
– NTC сонда на резервоара.

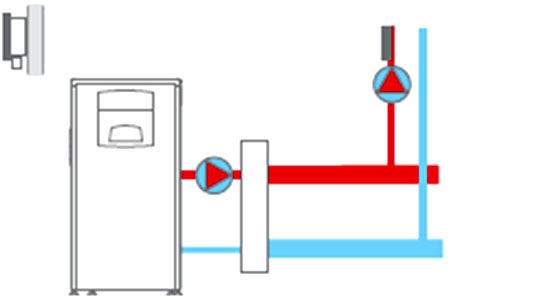

Стандартен контролен панел:
– електронна помпа за първи контур;
– помпа директна зона.

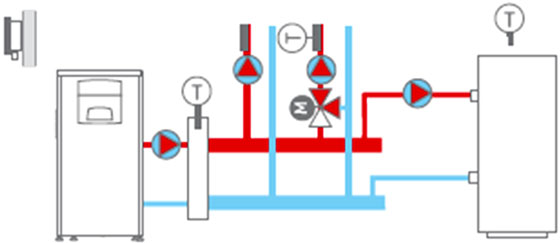

– 1 Clima Comfort;
– 1 Clima Display;
– 1 NTC клип сонда;
– 1 NTC потопяема сонда;
– 1 NTC сонда за резервоара.
– 1 Clima Top;
– 1 Clima Display;
– 2 NTC клип сонда;
– 1 NTC потопяема сонда;
– 1 NTC сонда за резервоара.
– 1 Clima Comfort;
– 1 Clima Display;
– 1 NTC клип сонда;
– 1 NTC потопяема сонда;
– 1 NTC сонда за резервоар.

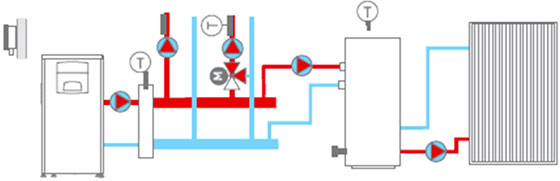

– 1 Clima Top код;
– 1 Clima Display;
– 1 NTC клип сонда;
– 1 NTC потопяема сонда;
– 1 сонда за слънчев колектор;
– 2 NTC сонда за резервоар.
