Нова разработка на Riello

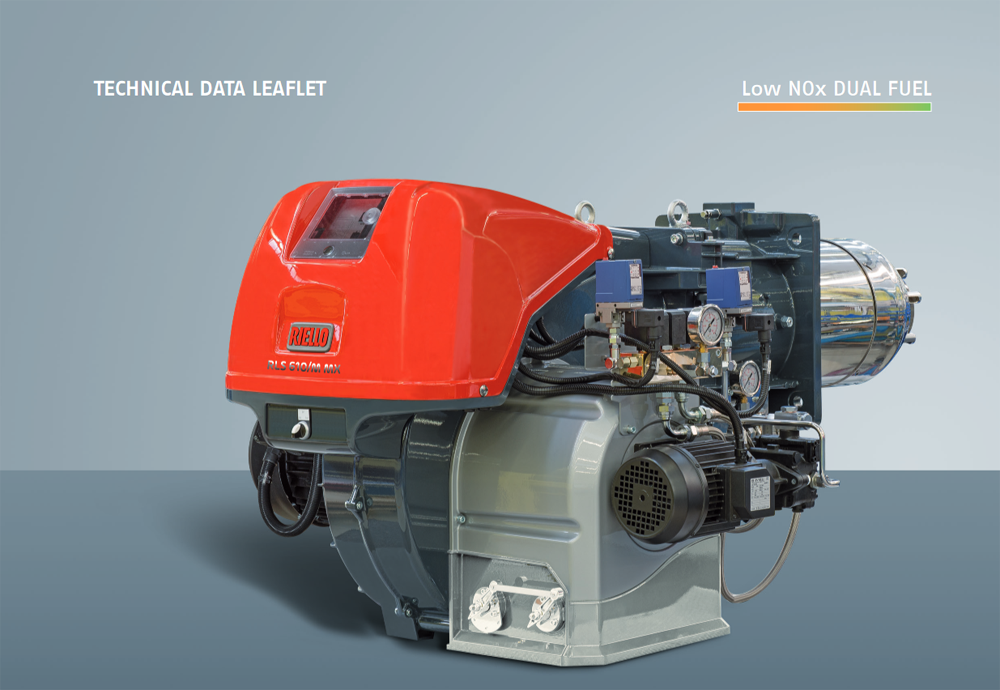

Различно решение за LOW NOx моноблокови комбинирани горелки от серия RLS-310-410-510-610 M MX с термичен диапазон дo 6 MW.
Моноблоковите комбинирани горелки от тази серия са резултат от интензивни дейности по техническите изследвания и значителни инвестиции, извършвани през последните години, които позволиха ново по-високо ниво на технологично развитие. Забележителните резултати от производителност, качество и надежност сега са събрани от създаването на тази нова серия комбинирани горелки. Серията RLS 310-410-510-610/M МХ обощава най-добрия опит на Riello. Тази серия покрива обхвата на максимална термична мощност от 3 до 6 MW и представлява идиалното решение за водогрейни и парни котли, парогенератори и инсталации за промишлени процеси.
Модели:
– RLS 310/M MX 600/1200 ÷ 3600 kW;
– RLS 410/M MX 640/1500 ÷ 4200 kW;
– RLS 510/M MX 680/1800 ÷ 5170 kW;
– RLS 610/M MX 1000/2200 ÷ 6155 kW.

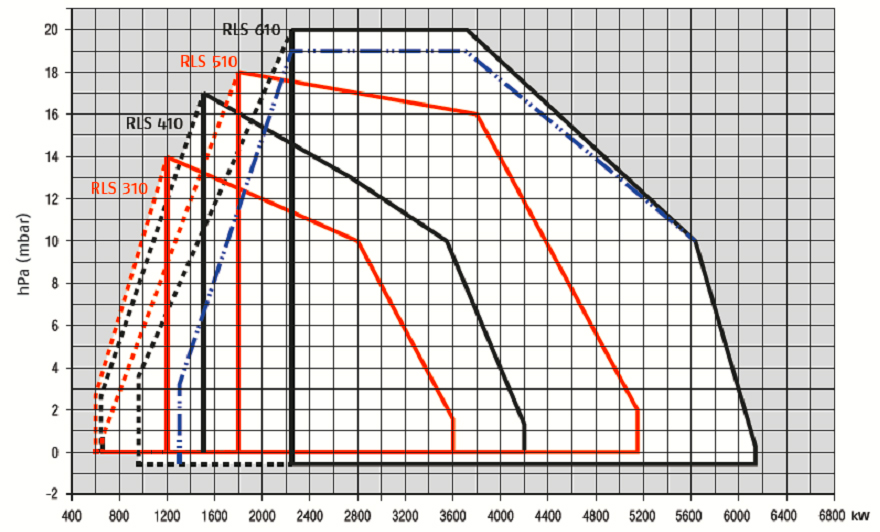

Работен термичен диапазон.
Особености на горелките от серия RLS 310-410-510-610:
Горелките от серия RLS/M MX се характеризират с моноблочна структура, което означава, че всички необходими компоненти са събрани в едно съоръжение. Това прави инсталацията много по-бърза и лесна за обслужване. Серията покрива топлинни мощности от 1200 до 6155kW и е разразботена за работа с парни и водогрейни котли. Горелките могат да функционират като двустепенни прогресивни или като модулиращи, както на газ, така и на нафта. За да функционират като модулиращи, е необходимо да бъде инсталиран PID регулатор и съответния датчик (за температура или налягане).
Механичният ексцентрик дава голямо модулационно отношение, като позволява прецизно да се регулира мощността на горелката спрямо моментните нужди на инсталацията. Това гарантира висока ефективност и нисък разход на гориво. Конструкцията на горивната глава гарантира ниски вредни емисии (NOx<60 mg/kWh при работа на газ). Специфичният дизайн също така гарантира ниски нива на шум, ниска консумация на електричество, улеснена експлоатация и поддръжка.
Горелките се характеризират с модулна моноблокова конструкция за лесно и бързо инсталиране към водогрейни котли или генератори за пара. Осигурена е възможност за подаване на газ и от ляво и от дясно. Система за окачване осигурява лесно обслужване на горивната глава.
Всяка част на Riello горелките е собствено и гарантирано производство.

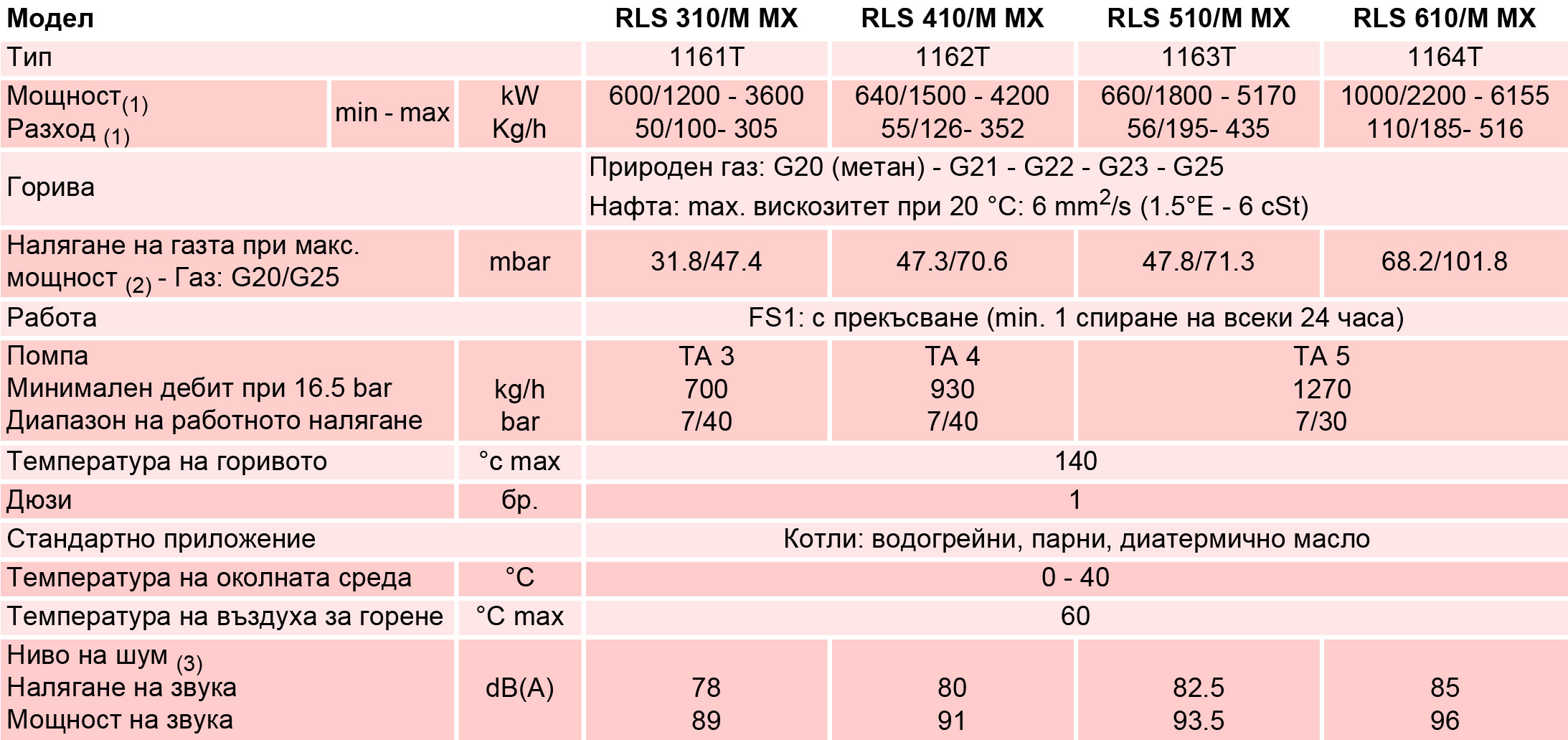

Технически данни:
код |
модел |
kW |
Мощност Нафта (kg/h) |
Природен газ (Nm³/h) |
Ел. мощност (kW) |
20087647 | RLS 310/М MX TC FS1 3/230/50 | 600/1200-3600 | 50/100-305 | 60/120-360 | 10.9 (oil)/9.1 (gas) |
20087648 | RLS 310/М MX TC FS1 3/400/50 | 600/1200-3600 | 50/100-305 | 60/120-360 | 10.9 (oil)/9.1 (gas) |
20087651 | RLS 310/М MX TC FS1 3/400/50 | 600/1200-3600 | 50/100-305 | 60/120-360 | 10.9 (oil)/9.1 (gas) |
20087649 | RLS 410/M MX TC FS1 3/230/50 | 640/1500-4200 | 55/126-352 | 64/150-420 | 12.6 (oil)/10,8 (gas) |
20087650 | RLS 410/M MX TC FS1 3/400/50 | 640/1500-4200 | 55/126-352 | 64/150-420 | 12.6 (oil)/10,8 (gas) |
20076483 | RLS 410/M MX TC FS1 3/400/50 | 640/1500-4200 | 55/126-352 | 64/150-420 | 12.6 (oil)/10,8 (gas) |
20087652 | RLS 510/M MX TC FS1 3/400/50 | 660/1800-5170 | 55/195-U35 | 66/180-517 | 15.8 (oil)/14 (gas) |
20087653 | RLS 610/M MX TC FS1 3/400/50 | 1000/2200-6155 | 86/185-516 | 100/220-615.5 | 18.8 (oil)/17 (gas) |
Всички са със сертификат CE 0085CQ0196. |

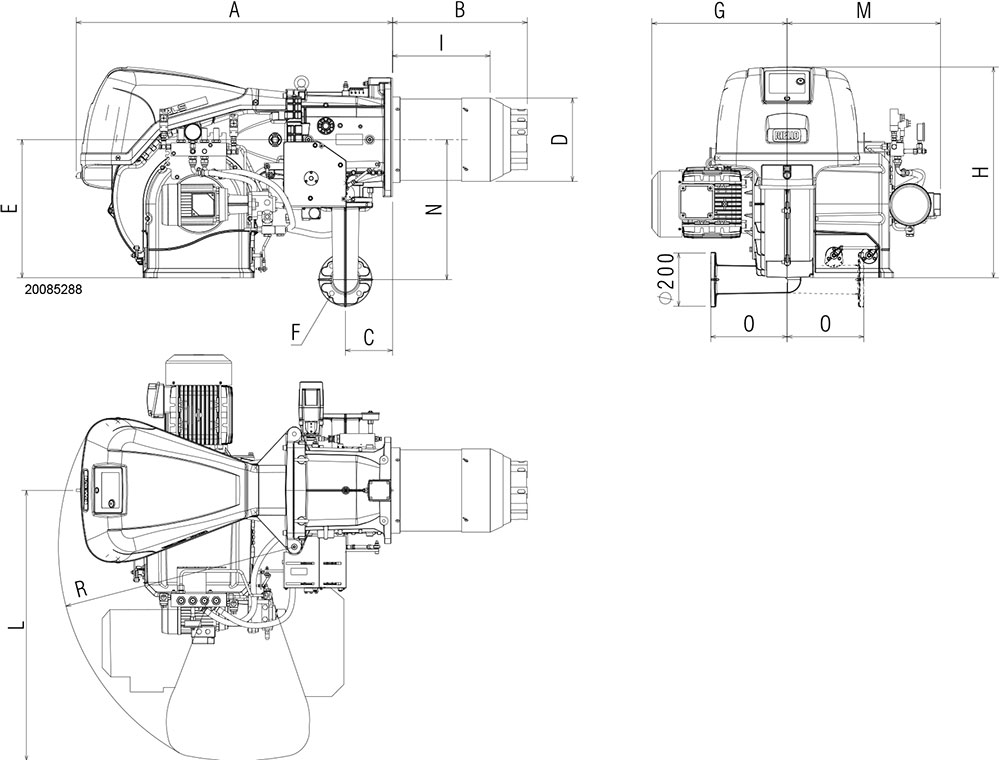

mm | A | B | C | D | E | F* | G | H |
I | L | M | N | O | R |
RLS 310/M MX | 1190 | 507 | 178 | 313 | 520 | DN65 | 490 | 790 | 340 | 1015 | 576 | 528 | 290 | 890 |
RLS410/M MX | 1190 | 507 | 178 | 313 | 520 | DN65 | 508 | 790 | 340 | 1015 | 576 | 528 | 290 | 890 |
RLS 510/M MX | 1190 | 507 | 178 | 313 | 520 | DN65 | 508 | 790 | 340 | 1015 | 576 | 528 | 290 | 890 |
RLS 610/M MX | 1190 | 510 | 178 | 334 | 520 | DN65 | 580 | 790 | 360 | 1015 | 576 | 528 | 290 | 890 |

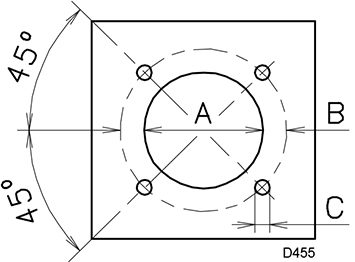

Присъединяване на горелката към котела:
мм | A | B | C | |
RLS 310/M MX | 335 | 452 | M18 | |
RLS 410/M MX | 335 | 452 | M18 | |
RLS 510/M MX | 335 | 452 | M18 | |
RLS 610/M MX | 350 | 452 | M18 |

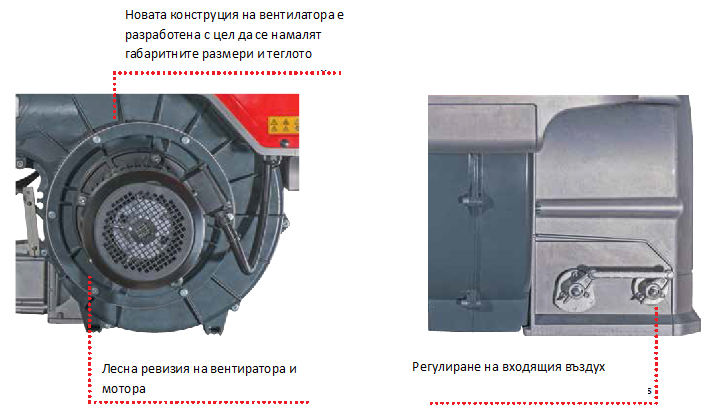

Вентилация:
Блокът за вентилация идва със система за шумоизолация. Всички горелки са снабдени с вентилатори, които са съобразени с необходимото количество въздух за горене. Въздушният поток и звуконепроницаемата изолация, използвана в изработката, са предназначени за понижаване нивото на звука до минимум. Те гарантират високи нива на производителност по отношение на налягането на въздуха.
Високата прецизност на сервомотор чрез главния модул за управление, инсталиран на всяка горелка, контролира въздуха в точното съотношение въздух/гориво в рамките на целия термичен диапазон.

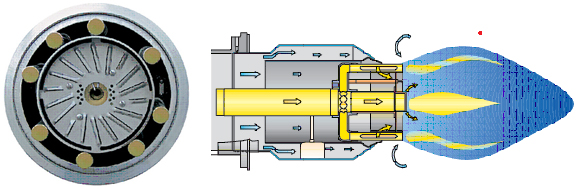

Горивна глава:
Иновативната система за регулиране на горивната глава гарантира перфектно двежение по време на модулация, като намалява както шума, така и вредните емисии. Лесното регулиране на горивната глава позволява да се адаптира геометрията на главата и осигурява отлично смесване на горивото и въздуха за горене.
Серията RLS намалява вредните емисии, като оптимизира сместа въздух/ гориво. Газът в горивната глава е разпределен през отворите, които са перпендикулярно на въздушния поток, а част от горивото се впръсква директно в центъра на пламъка. Това води до по-ниска температура на горенето и предотвратява образуването на NO.
Емисиите са допълнително намалени чрез рециркулация на изгорелите газове, дължаща се на високата скорост на въздуха.

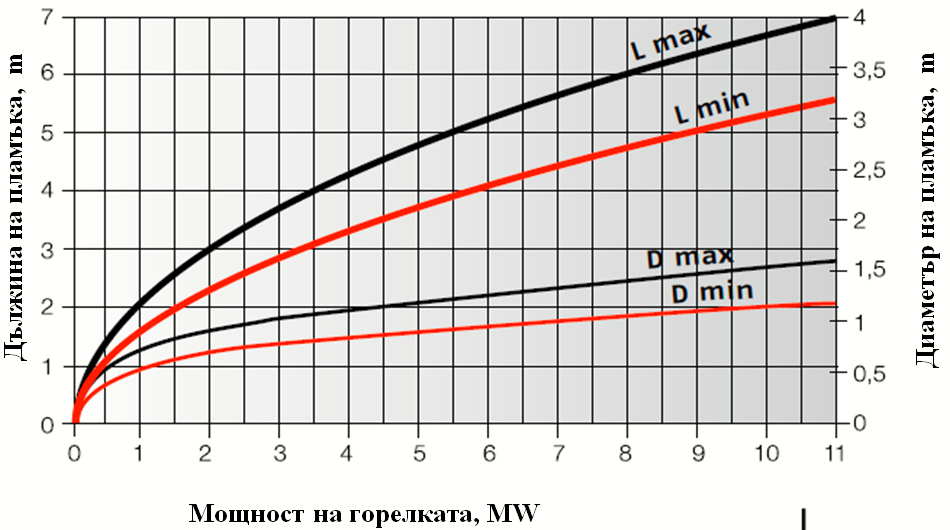

Геометрия на пламъка и изисквания към горивната камера:
Пример:
При мощност = 6000 кВт;
L горивната камера (м) = 4,7 m (средна стойност);
D горивната камера (м) = 1,2 m (средно стойност).

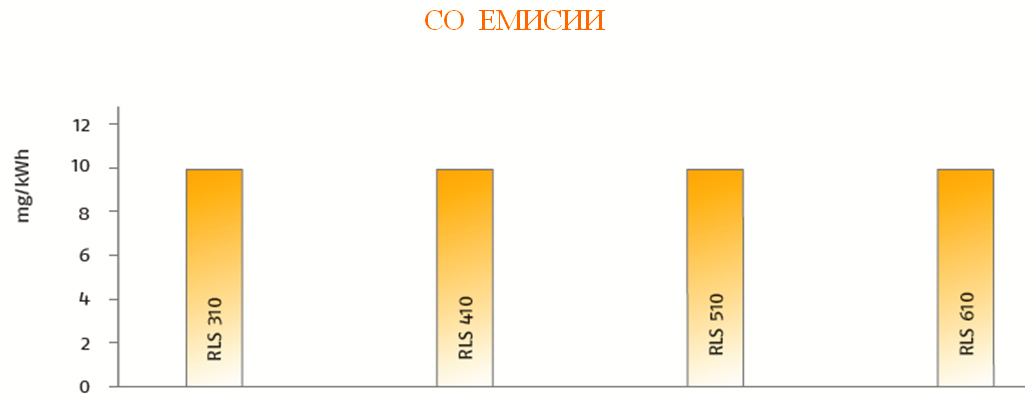

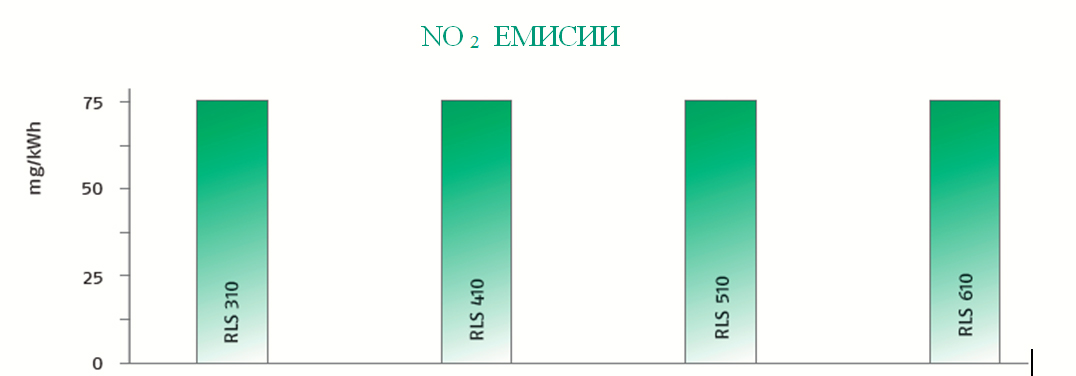

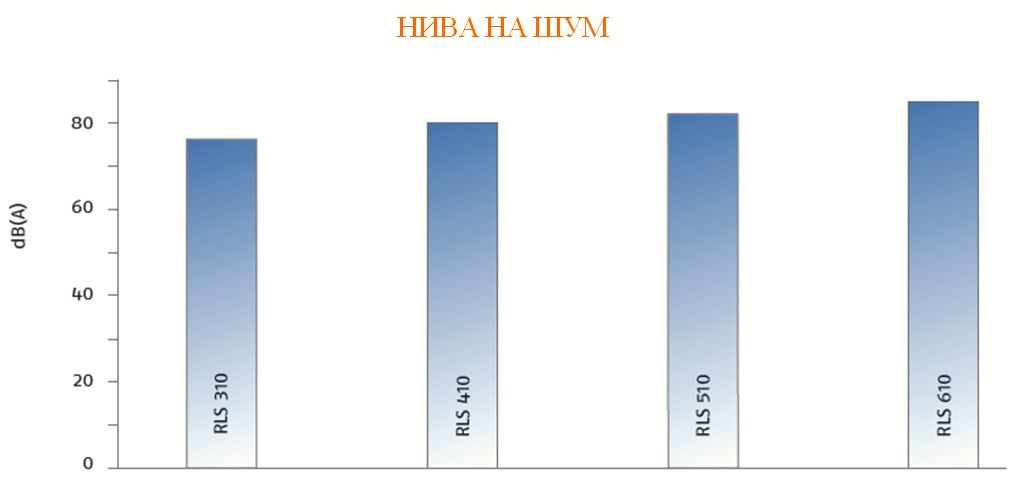

Нива на вредни емисии и шум:
Изчислени при работа на максимална мощност на горелката.
Всички тези предимства на горелките ги прави аткрактивни и предпочитани от водещи фирми-производители на водогрейни котли и парогенератори, бояджийски камери и др. Фирми като Viessmann, Buderus, Öertli, Roca комплектоват своите съоръжения с горелки Riello. С продуктите, произвеждащи топлина посредством ефикасен и контролиран горивен процес, ние се грижим за опазването на околната среда и хората. Мисията ни е да работим, за да допринасяме към развитието и прогреса на човешкото общество.

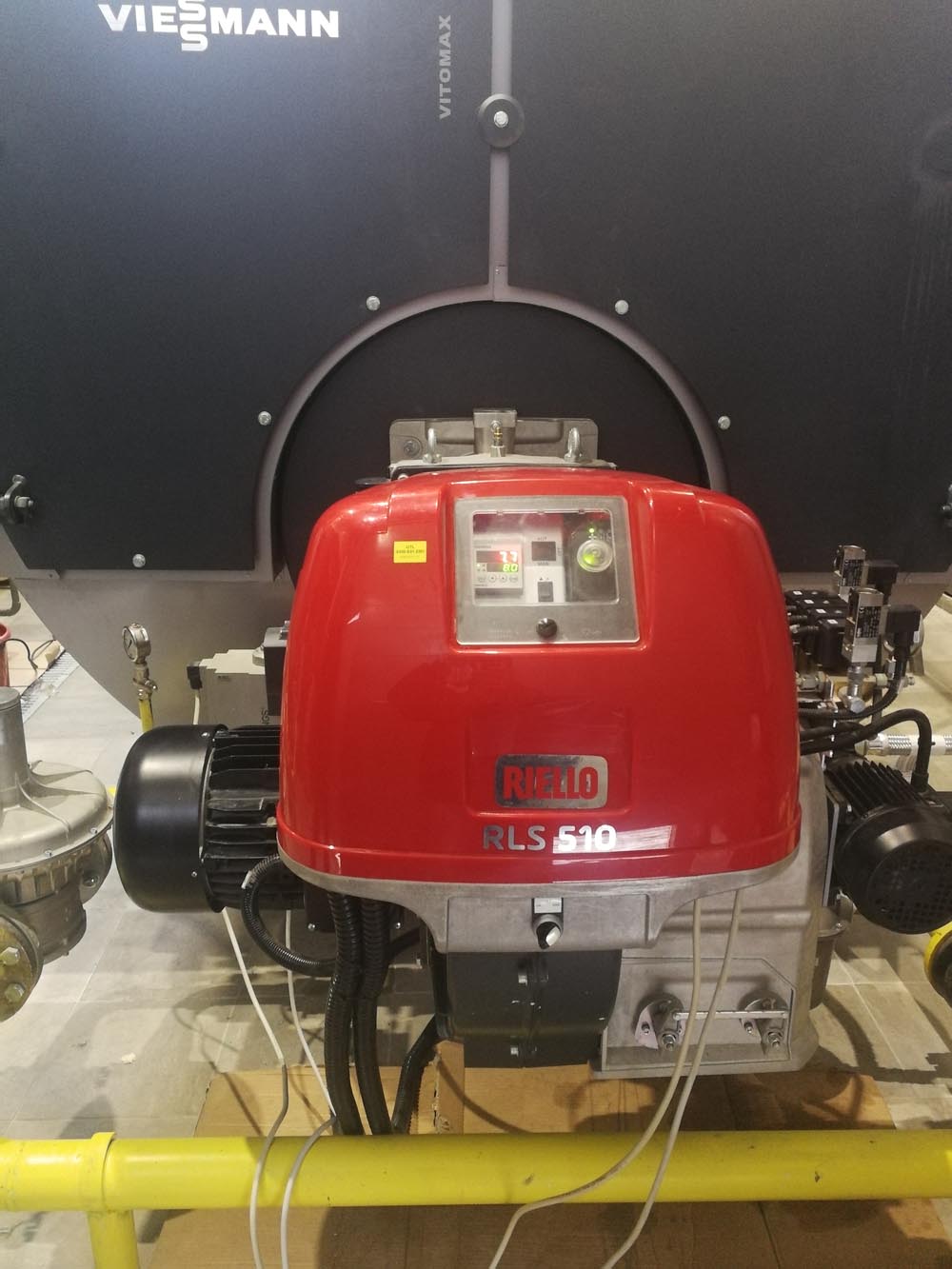

Комбинирана газо-нафтова горелка RLS 510 M MX, монтирана на парен котел 4 т/ч пара.
