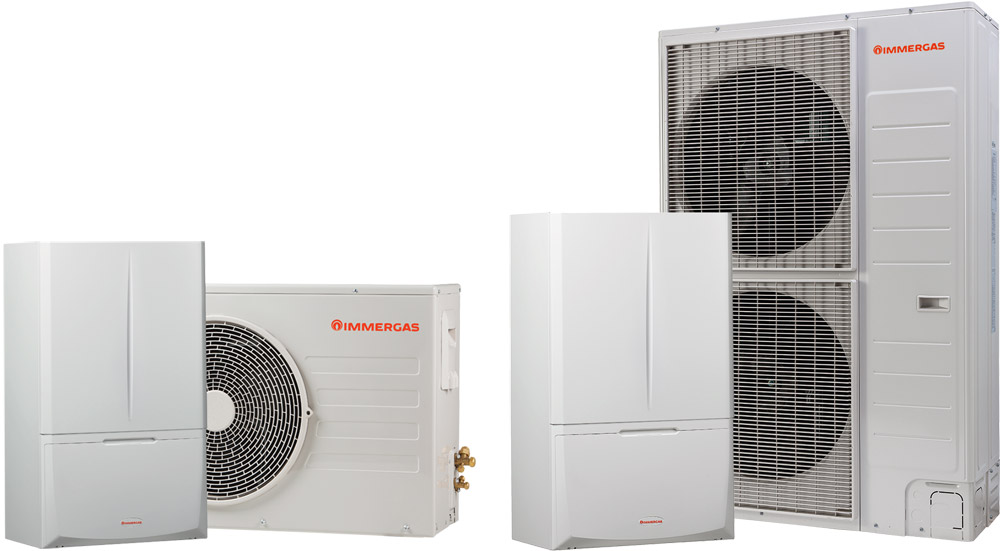

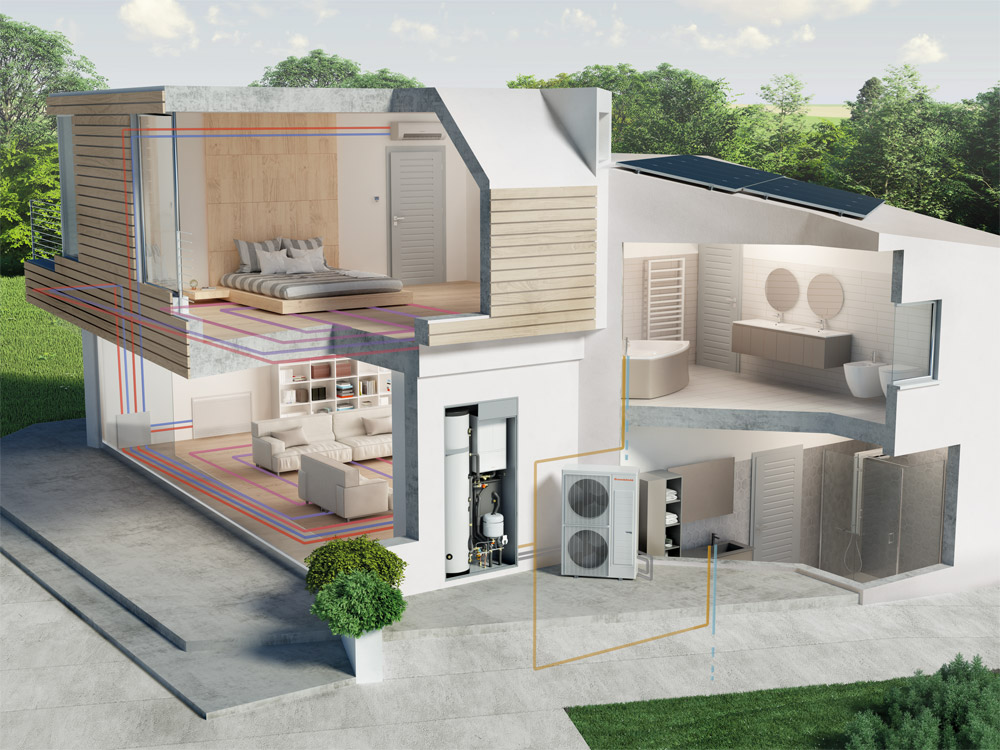

Нова серия термопомпи Immergas Magis Pro V2 – надеждност, ефективност и технология
Строгите норми за новото жилищно строителство и вълната от реновации подтикват към ултра съвременни форми за климатизация. С термопомпите въздух-вода, съчетани с термосолари и фотоволтаични панели, въздействието върху околната среда се свежда до минимум, като в същото време се постига висока ефективност и комфортен климат.

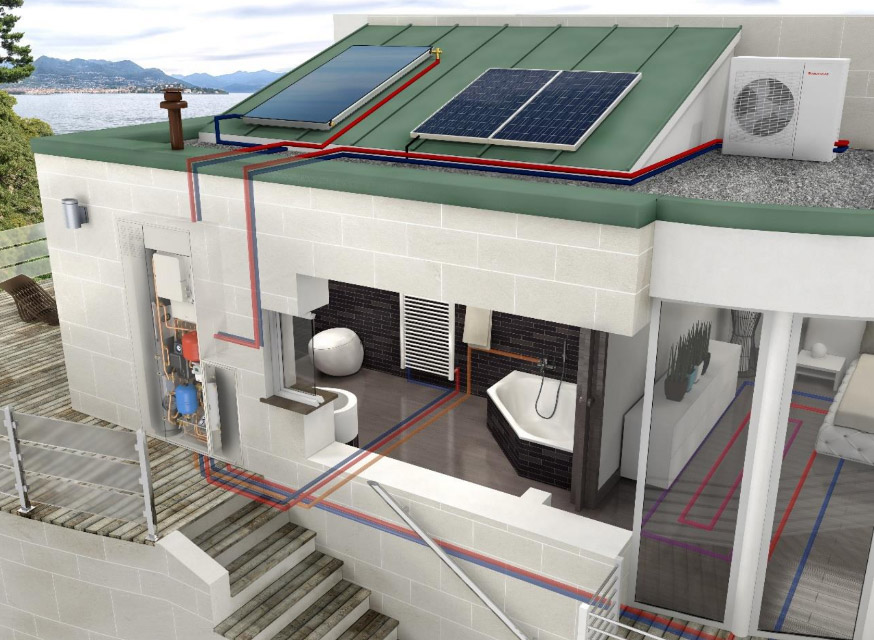

Разширена гама термопомпи на Immergas е разработена за изграждане на интегрирани или хибридни системи, които използват възобновяема енергия, предлагайки по-голям комфорт и намалено потребление, с отговорност към опазването на околната среда и съгласно новите изисквания. Новите термопомпи Magis Pro V2 предлагат гъвкави решения за изграждане на изцяло електрически инсталации в тези сгради, в които не се предвижда изграждане на газова инсталация, като така се премахват и разходите, свързани с димоотводната система. Термопомпите въздух-вода Magis Pro V2 могат също да бъдат използвани и в рамките на интегрирана система (например: котел – термосолар – термопомпа), предлагайки решения, които позволяват постигане на максимални ползи от различните системи за производство на енергия
За правилната работа на цялата инсталация Immergas предлага комплект за интелигентно управление на системата, който може да определи най-целесъобразния източник на енергия към конкретния момент и да избере кой уред да се активира. Magis Pro V2 от Immergas е новата гама инверторни сплит термопомпи въздух/вода, които са проектирани да отговарят на нуждите на новите жилищни сгради с висок клас на енергийна ефективност, а наличието на външно тяло и отделен вътрешен хидравличен модул ги прави лесни за интегриране в пространството. Термопомпите Magis Pro V2, се предлагат в монофазни модели с мощности от 4, 6 и 9 kW и хладилен агент R32, както и в монофазни и трифазни версии с мощности от 12, 14 и 16 kW и хладилен агент R410. Тези решения са изключително подходящи за нови жилищни сгради с много висок енергиен клас, дори в места с ниски външни температури.
Защита от замръзване
Хидравличният модул е напълно защитен от замръзване поради разположението му вътре в жилището, правейки Magis Pro V2 подходящо решение и за студени райони.
Компактно решение
Magis Pro V2 обединява в отделния хидравличен модул основните компоненти на хидравличната инсталация, а именно: комплект нагреватели за инсталацията (опция), разширителен съд, 3-пътен превключващ вентил за БГВ, хидравлична група с циркулационна помпа и комплект нагреватели за системата (опция) – до 2 за версии 12, 14 и 16.
Запазване на естетиката
Външното тяло е по-компактно, отколкото термопомпените аналози тип моноблок, което осигурява по-голяма гъвкавост при инсталация на фасадите извън сградата или на тераса.
Лесен монтаж
Професионалистът може да използва Magis Pro V2 като автономно решение за отопление, охлаждане и битова гореща вода или като решение за интегриране в инсталационни табла и инсталационни табла за вграждане в стена (Super Trio и Trio V2).

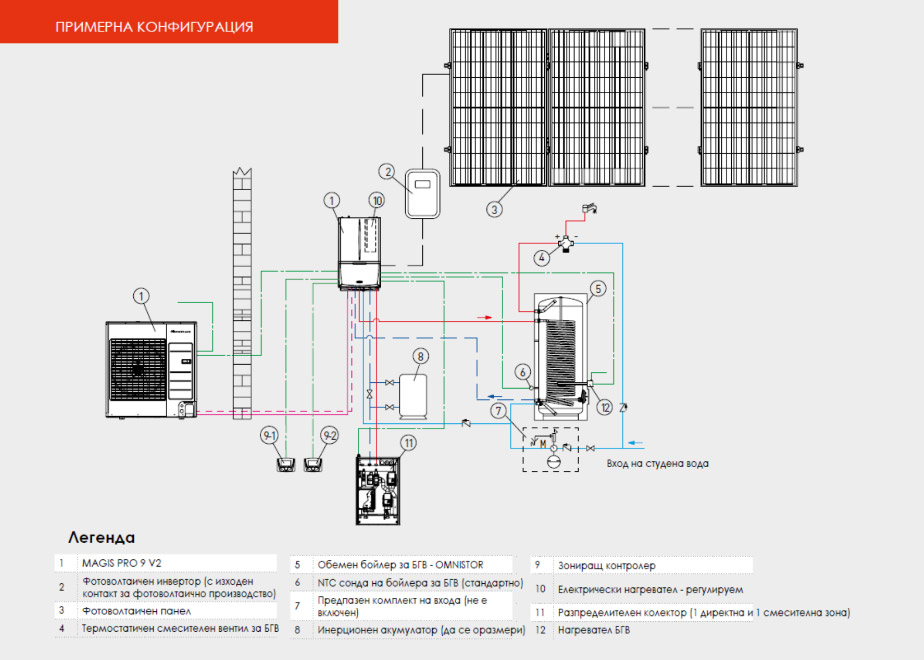

Пример за конфигурация на Magis Pro V2 с две системни зони и фотоволтаична система

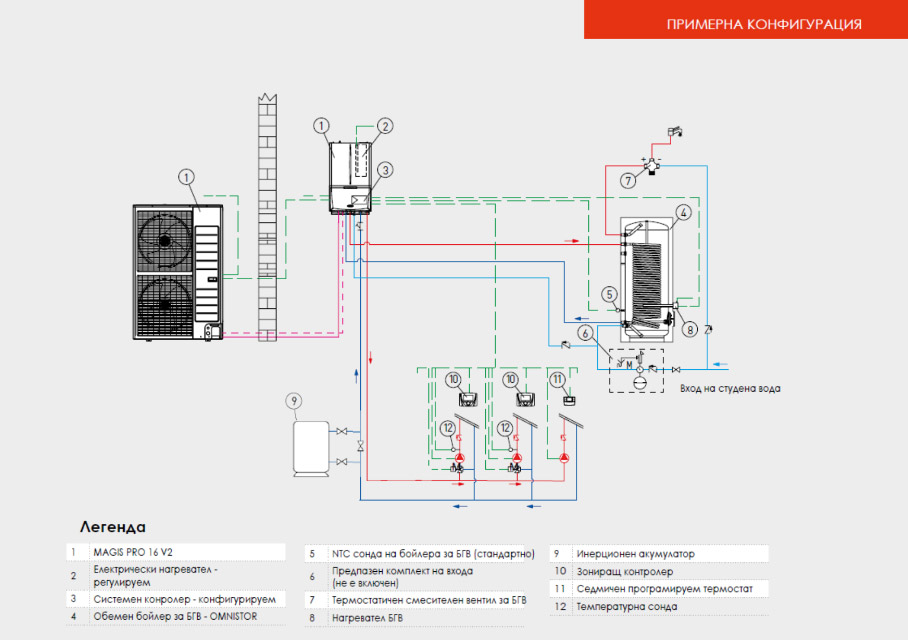

Пример за конфигурация на Magis Pro V2 при три зони с лъчисти системи
Общи характеристики

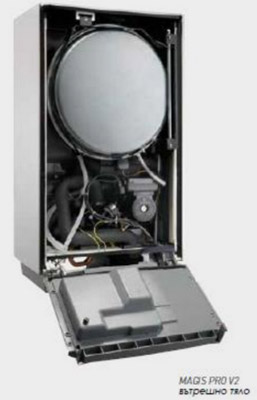

Монофазни версии 4/6/9 V2 – основни характеристики – вътрешно тяло
– топлообменник R32/вода със 72 пластини;
– разширителен съд 12 литра;
– дебитомер и воден колектор с подготовка за монтиране на електрически нагревател – с мощност 3 kW (опция);
– хидравлична група с циркулационна помпа с напор 7 mH2O с ниска консумация;
– 3-пътен превключващ вентил за свързване на обемен бойлер за БГВ;
– контролер за директно управление на 2 зони, една директна и една смесителна; възможност за управление на 3-та зона (смесителна) в системата чрез системен контролер (опция);
– системен контролер (опция) за управление на интегрирана система с газов котел;
– стандартни спирателни кран-филтър ¾“ на водния кръг;
– степен на електрическа защита IPX4D, за монтаж на частично защитено място.

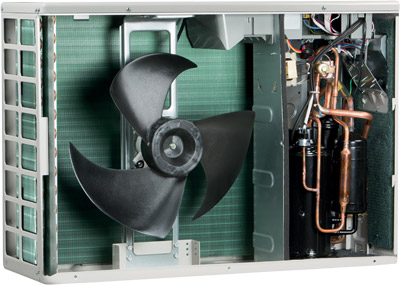

Основни характеристики – външно тяло (Audax Pro 4/6/9 V2)
– инверторен винтов компресор;
– зареден с хладилен агент GAS R32;
– спирателни кранове за R32 като стандарт;
– оребрен въздушен топлообменник (с единичен вентилатор);
– електронен дроселиращ вентил, двупътен 4-пътен вентил за реверсиране на цикъла;
– функция за отопление и охлаждане (реверсивна);
– възможност за монтаж на открито, без защита.
Монофазни и трифазни версии 12/14/16 V2 – основни характеристики – вътрешно тяло
Топлообменник R410A/вода със 72 пластини:
– разширителен съд 10 литра;
– дебитомер и воден колектор с подготовка за монтиране на 1 или 2 електрически нагревателя с мощност 3 kW (опция);
– хидравлична група с циркулационна помпа с напор 10 mH2O с ниска консумация;
– 3-пътен превключващ вентил за свързване на обемен бойлер за БГВ;
– контролер за директно управление на 2 зони, една директна и една смесителна; възможност за управление на 3-та зона (смесителна) в системата чрез системен контролер (опция);
– системен контролер (опция) за управление на интегрирана система с газов котел;
– стандартни спирателни кран-филтър „Y” 1″ на водния кръг;
– степен на електрическа защита IPX4D, за монтаж на частично защитено място.

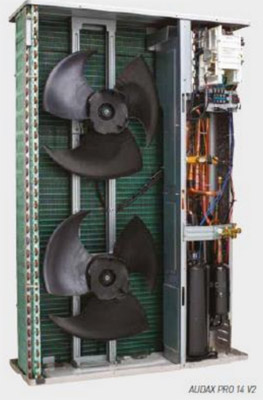

Основни характеристики – външно тяло (Audax Pro 12/14/16 V2/V2 T)
– инверторен винтов компресор;
– зареден с хладилен агент GAS R410А;
– спирателни кранове за R410A като стандарт;
– оребрен въздушен топлообменник (с двоен вентилатор);
– електронен дроселиращ вентил, двупътен 4-пътен вентил за реверсиране на цикъла;
– функция за отопление и охлаждане (реверсивна);
– възможност за монтаж на открито, без защита.
Електроника на системата
Хидравликата и електрониката на системата се управляват директно от Magis Pro V2, поради това не са необходими допълнителни платки за супервизия. Основните функции за регулиране и контрол са: идентификация на работата на всяка отделна зона, като се избира между само отопление, само охлаждане, отопление и охлаждане с изсушаване, само охлаждане и само охлаждане с изсушаване, с възможност за настройка на климатичната крива за всяка зона и евентуална настройка на двувалентна температура.
Освен това новият зонов дистанционен панел (код 3.030863) и новият комплект сензори за температура и влажност с ModBus (код 3.030992) позволяват лесно свързване и комуникация с интерфейсната електронна платка, разположена на таблото на хидравличния модул на Magis Pro V2.
С Magis Pro V2 днес вече е възможно да се управлява и 3-та зона (смесителна) в инсталацията чрез конфигурируем релеен интерфейсен комплект (опция). По този начин могат да се контролират 1 директна зона + 2 смесителни зони (следователно имаме 1 зона повече спрямо предишните модели ErP). Също така и 3-та зона може да бъде контролирана чрез зоновия дистанционен панел или чрез комплекта сензор за температура и влажност ModBus (или отново чрез термостат за стайна температура + хидростат). Освен това е подобрена максималната температура на подаваната вода: 65°C.
| Технически характеристики | Мерни единици | Magis Pro 4 V2 |
Magis Pro 6 V2 |
Magis Pro 9 V2 |
| Код | 3.030606 | 3.030607 | 3.030608 | |
| Енергиен клас за отопление при 35°C | A+++ | |||
| Енергиен клас за отопление при 55°C | A++ | |||
| Количество хладилен агент (R32) | g | 1.200 | 1.200 | 1.400 |
| Мощност за отопление (системна вода 35°C) | kW | 4,40 | 6,00 | 9,00 |
| Мощност за отопление (системна вода 45°C) | kW | 4,20 | 5,40 | 8,60 |
| Мощност за отопление (системна вода 55°C) | kW | 3,90 | 4,80 | 8,00 |
| Работен диапазон на подаване (отопление) | °C | 20-65 | ||
| Температурен диапазон на външен въздух (отопление) | °C | -25/35 | ||
| COP (системна вода 35°C) | 5,20 | 4,92 | 4,81 | |
| COP (системна вода 45°C) | 3,85 | 3,58 | 3,69 | |
| COP (системна вода 55°C) | 2,95 | 2,65 | 2,93 | |
| Мощност за охлаждане (системна вода 18°C) | kW | 5,00 | 6,50 | 8,70 |
| Мощност за охлаждане (системна вода 7°C) | kW | 3,60 | 4,70 | 6,50 |
| Работен диапазон на подаване (охлаждане) | °C | 5-25 | ||
| Температурен диапазон на външен въздух (охлаждане) | °C | 10/46 | ||
| EER (системна вода 18°C) | 4,59 | 4,42 | 4,12 | |
| EER (системна вода 7°C) | 3,24 | 3,26 | 3,33 | |
| Максимална консумирана мощност | W | 2.100 | 2.900 | 4.300 |
| Електрическо захранване | V-Hz | 230-50 | ||
| Тегло на външен модул (празен) | kg | 46,5 | 46,5 | 73,0 |
Отнася се до следните условия (в съответствие с EN 14511):
| Среда | Отопление (°C) | Охлаждане (°C) |
| T системна вода (Вр/П) – въздух (DBT/WBT) | 35/30 – 7/6 | 18/23 – 35 (DBT) |
| T системна вода (Вр/П) – въздух (DBT/WBT) | 45/40 – 7/6 | 7/12 – 35 (DBT) |
| T системна вода (Вр/П) – въздух (DBT/WBT) | 55/47 – 7/6 |
| Технически характеристики |
Мерни единици | Magis Pro 12 V2 |
Magis Pro 14 V2 |
Magis Pro 16 V2 |
Magis Pro 12 V2 T |
Magis Pro 14 V2 T |
Magis Pro 16 V2 T |
| Код | 3.030663 | 3.030664 | 3.030665 | 3.030666 | 3.030667 | 3.030668 | |
| Енергиен клас за отопление при 35°C | A+++ | A+++ | A++ | A+++ | A+++ | A++ | |
| Енергиен клас за отопление при 55°C | A+ | ||||||
| Количество хладилен агент R410A | g | 2.980 | |||||
| Мощност за отопление (системна вода 35°C) | kW | 12,00 | 14,00 | 16,00 | 12,00 | 14,00 | 16,00 |
| Мощност за отопление (системна вода 45°C) | kW | 11,50 | 13,00 | 15,30 | 11,50 | 13,00 | 15,30 |
| Мощност за отопление (системна вода 55°C) | kW | 11,01 | 12,45 | 14,60 | 11,01 | 12,45 | 14,60 |
| Работен диапазон на подаване (отопление) | °C | 20-55 | |||||
| Температурен диапазон на външен въздух (отопление) | °C | -25/35 | |||||
| COP (системна вода 35°C) | 4,63 | 4,44 | 4,26 | 4,63 | 4,44 | 4,26 | |
| COP (системна вода 45°C) | 3,56 | 3,47 | 3,37 | 3,56 | 3,47 | 3,37 | |
| COP (системна вода 55°C) | 2,87 | 2,80 | 2,74 | 2,87 | 2,80 | 2,74 | |
| Мощност за охлаждане (системна вода 18°C) | kW | 12,00 | 14,00 | 15,00 | 12,00 | 14,00 | 15,00 |
| Мощност за охлаждане (системна вода 7°C) | kW | 9,00 | 10,50 | 10,50 | 9,00 | 10,50 | 10,50 |
| Работен диапазон на подаване (охлаждане) | °C | 5-25 | |||||
| Температурен диапазон на външен въздух (охлаждане) | °C | 10/46 | |||||
| EER (системна вода 18°C) | 3,87 | 3,68 | 3,62 | 3,87 | 3,68 | 3,62 | |
| EER (системна вода 7°C) | 2,90 | 2,80 | 2,80 | 2,90 | 2,80 | 2,80 | |
| Максимална консумирана мощност | W | 6.160 | 6.930 | 8.190 | 6.160 | 6.930 | 8.190 |
| Електрическо захранване | V – Hz | 230-50 | 380-50 | ||||
| Тегло на външен кондензен модул (празен) | kg | 100 | |||||
Данни, отнасящи се за вътрешен модул
| Обем на разширителен съд за отопление, номинален (реален) | l | 10 |
| Макс. налягане на кръга на отопление | bar | 3 |
| Степен на електрическа защита | IP | X4D |
| Регулируема температура на БГВ (с нагревател) | °C | 10-50 (10-65) |
| Тегло (празен) | kg | 38,5 |
Решения за монтаж с Magis Pro V2 в инсталационно табло за вграждане или в стенно инсталационно табло
Термопомпата Magis Pro Plus V2 предлага различни решения за монтаж:
– 5 решения за външен монтаж в инсталационно табло за вграждане;
– 5 решения за вътрешен монтаж в стенно инсталационно табло.
Това позволява пълна гъвкавост на строителните фирми и инженерите по топлотехника във фазата на спецификация и бюджетиране на предложения за отоплителни системи в ново жилищно строителство или при енергийни преустройства. В предлаганите варианти професионалистите могат да намерят най-подходящото практическо решение за интеграция на системата, в зависимост от сградните характеристики и изисквания.
| Решение | Хидравлична група | Монтаж в инстал. табло за вграждане свързващ комплект |
Монтаж в стенно инстал. табло + + свързващ комплект |
| Magis Pro 12/14/16 V2 T със Super Trio Top – Ново
|
Super Trio Top се състои от: – бойлер за БГВ от неръждаема стомана и вместимост от 250 литра; – 45-литров инерционен акумулатор от неръждаема стомана; – хидравличен разпределителен блок, който включва: хидравличен колектор и 1 помпа (директна зона); – специфични хидравлични и електрически компоненти за завършване на инсталацията; – придържаща скоба за вътрешното тяло.Код 3.031192 |
За вграждане Container за Super Trio/
Код 3.030394 В инст. табло Domus Container за Super Trio/Trio Top Код 3.030393 |
До 2 системни зони – 1 директна (стандартно) и 1 смесителна (опция), 30-литров бойлер от неръждаема стомана. |
| Magis Pro 4/6/9 със Super Trio
|
Super Trio се състои от: – бойлер за БГВ от неръждаема стомана и вместимост от 250 литра; – 30-литров инерционен акумулатор от неръждаема стомана; – хидравличен разпределителен блок, който включва: хидравличен колектор и 1 помпа (директна зона); – специфични хидравлични и електрически компоненти за завършване на инсталацията; – придържаща скоба за вътрешното тяло.Код 3.030395 |
За вграждане Container за Super Trio /Trio Top
Код 3.030394 В инст. табло Domus Container за Super Trio/Trio Top Код 3.030393 |
До 2 системни зони – 1 директна (стандартно) и 1 смесителна (опция), 30-литров бойлер от неръждаема стоманалитра. |
| Magis Pro 4/6/9 c Trio V2 и с Trio Mono V2
|
Trio V2 Код 3.027830 и Trio Mono V2 Код 3.027831 се състои от: – бойлер за БГВ от неръждаема стомана и вместимост от 160 литра; – хидравличен разпределителен блок циркулационна помпа за 2 зони (директна и смесителна – Trio V2) и релейна помпа за 1 зона (директна – Trio Mono V2); – интегрирана платка системен мениджър, управлявана от дистанционния панел, стандартно.Комплект за присъединяване с Magis Pro V2 Cod. 3.026303 – хидравлични връзки, хладилен газ и специфични електрически компоненти за завършване на монтажа и придържаща скоба на вътрешното тяло. |
За вграждане Solar Container
Код 3.020166 В инст. табло Domus Container Код 3.022167 |
Trio V2 2 системни зони (1 директна и 1 смесителна).
Trio Mono V2 Еднозонова система (с циркулационна помпа на вътрешното тяло). |
Magis Pro 4/6/9 V2 c Basic Magis Pro |
Basic Magis Pro се състои от: – бойлер за БГВ от неръждаема стомана и вместимост от 160 литра; – хидравличен разпределителен блоk; – специфични хидравлични и електрически компоненти за завършване на инсталацията; – придържаща скоба за вътрешното тяло. Код 3.029721 |
За вграждане Solar Container
Код 3.020166 В инст. табло Domus Container Код 3.022167 |
Еднозонова система (с циркулационна помпа на вътрешното тяло). |
За повече информация можете да се свържете с фирма Амакс Газ, официален представител на Immergas за България.
Амакс Газ, 1261 Мрамор, София-град, ул. „Васил Левски“ 148
тел.: 02 902 46 71, [email protected], www.amaxgas.com.
