Подови конвектори Koraflex FK – естествена конвекция и дизайнерско изпълнение

koraflex

Корадо България представя ефективна и дизайнерски изчистена система за отопление на еднофамилни къщи, магазини и административни сгради, а подовите конвектори Koraflex FK представляват съвършеното решение за отопление, без това да се набива на очи.

koraflex

Подов конвектор с естествена конвекция, модели Koraflex FK и FK InPool

Конвекторът Koraflex FK е предназначен за вграждане в пода, особено на места, които не позволяват поставянето на по-големи уреди, например до френски прозорци, преходи към зимни градини, входове на зали, изходи, еднофамилни къщи, както и в обществени сгради (магазини, административни сгради и други). Различните цветови изпълнения на решетките гарантират приспособимостта на тези конвектори към всеки интериор. В предимствата на конвектора влизат още:
– естествена конвекция;
– богат избор на типове и изпълнения;
– лесно почистване и поддръжка;
– подовият конвектор FK е предназначен за сухи помещения, а за басейни се предлага вариант FK InPool.

koraflex

Стандартната доставка включва:
– вариант Economic – поцинкована стоманена вана, боядисана в черно;
– небоядисан топлообменник с ниско съдържание на вода, обезвъздушаващ вентил с уникално оформени ламели за по-голяма топлинна мощност;
– елоксирана алуминиева рамка, U профил, цвят естествен алуминий;
– фиксиращи анкери за укрепване на канала към пода;
– чифт неръждаеми гъвкави маркучи за лесно свързване;
– дъска сололит, предпазваща топлообменника от прах и замърсявания на строителния обект;
– нивелиращи винтове с нивелация около 25 мм за изравняване на неравностите на пода;
–  указание за монтаж на отоплителното тяло;
– комплектът е надеждно опакован.

Спецификации

дълбочина (мм)90, 110, 150, 190, 300, 450
ширина (мм)160, 200, 280, 340, 420
дължина (мм)от 800 до 3 000 (на 200 мм стъпка)
мощност (W)от 87 до 4 100
максимално работно налягане (MPa)1,2
максимална работна температура110 °C
свързваща резбавътрешна G 1/2“

Вариант Economic – базисен модел, стоманена вана, боядисана в черно, топлообменник без покритие.
Вариант Exclusive – стоманена вана, боядисана в черно, топлообменник, боядисан в черно.
Вариант Inox – топлообменник модел с неръждаема вана AISI 304, небоядисан топлообменник (само за сухи помещения).
Вариант InPool – модел с неръждаема вана AISI 316, небоядисан топлообменник (за влажни помещения).

Спецификации по избор

Exclusive – поцинкована стомана, боядисана в черно (идентична с модел Economic), топлообменник, боядисан в черно.
Inox – модел с неръждаема вана AISI 304, небоядисан топлообменник (само за сухи помещения).
InPool – модел с неръждаема вана AISI 316, небоядисан топлообменник (за влажни условия).
– Моделът FK InPool за басейни е стандартно оборудван с отвор за оттичане.
– Цвят на елоксираната Al рамка – естествен алуминий, светъл и тъмен бронз за F профил или светъл и тъмен бронз за U профил.
– Секретни болтове, термостатичен вентил и термостатична глава.
– Покриваща плоча с повишена устойчивост.
– При недостатъчна мощност може да се избере вариант с OC вентилатор.

Забележка: Моделите за басейн са само за дълбочина 9 и 11 и ширина 20, 28, 34 и 42 см.

KORAFLEX

Профили на алуминиевите рамки

Стандартен модел – U рамка: Базовият модел се предлага със сребрист U профил. Цветът на профила е идентичен с цвета на решетката, за други цветове.

Изпълнение по избор – F рамка: При поръчка на F рамка по избор, тя ще бъде отделно добавена в доставката (не е монтирана на конвектора). Цветовете на рамките са идентични с тези на алуминиевите решетки.

Поставяне на топлообменника

koraflex

Подходящ за интериор с повишена влажност, необходимо е да се използва с алуминиева или неръждаема решетка Cross. Моделите за басейн са само за дълбочина 9 и 11 и ширина 20, 28, 34 и 42 см. Отделните вани на конвектора Koraflex FK InPool не може да се свързват помежду си.

koradoСъставни части на конвектора

1. Вана на конвектора според избрания материал;
2. Топлообменник;
3. Обезвъздушаващ вентил;
4. Рамка (U или F);
5. Решетка;
6. Отвори за свързване;
7. Фиксиращи анкери.

Свързване на подовите конвектори Koraflex

Видове вани, според мястото за подаване на вода и намаляване на челата на ваните за сериен монтаж.

Намаляването на челата на ваните се използва там, където не е желателно да се вижда свързването между конвекторите (при дълга поредица от конвектори, например в административни сгради, хотели и други). При поръчката на решетки, върху които ще се стъпва, трябва да се посочи, че става въпрос за решетка, която ще бъде използвана в конвектор с намалено чело.

koraflex

Забележка: Отделните вани на конвектора Koraflex fK InPool не трябва да се свързват помежду си. Произвеждат се само в РО вариант.

Размери за свързване

koraflex

Препоръчително място на топлообменника Koraflex FK на дълбочина 30 и 45 см

Поставянето на обменника от страната на помещението

Низходящият поток от хладен въздух влиза в кутията на конвектора. Възходящата струя нагрят въздух подпомага естествената циркулация на въздуха в помещението и създава топлинна завеса пред пространството на прозореца. Това разположение е подходящо ако конвекторът е единствен източник за отопление и процентът на загуба на топлина от прозореца е около 70–100 % от общата загуба на топлина в помещението.

koraflex

 Поставяне на обменника от страната на прозореца

Това разположение е подходящо там, където загубите на топлина в помещението са по-големи, а тези на прозореца не превишават 20%. Отдалечеността между конвектора и прозореца трябва да бъде възможно най-малка.

Дизайнерски модели подови конвектори Koraflex

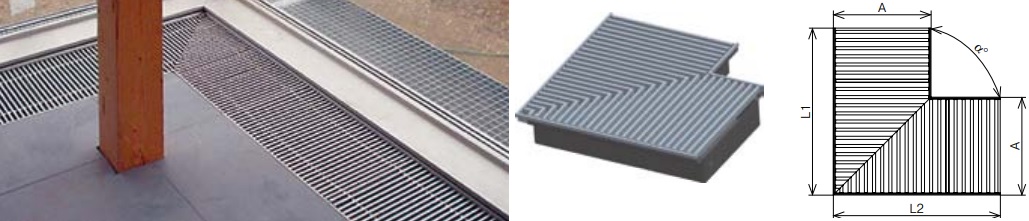

Ъглови модели

koraflex

За осигуряване на идеално свързване на подовите конвектори Koraflex, най-добре е в ъглите на помещенията да се използват ъглови части. Ъгловата част се доставя в комплект с ъглова решетка във всички предлагани от изпълнения. Ъгловата част не влияе на топлинната мощност на отоплителното тяло и е предназначена единствено за визуално допълнение. Ъгловите части трябва да бъдат поръчвани заедно със съответните подови конвектори и решетки.

Дъговидни модели

koraflex

Минималният вътрешен радиус на дъговидния модел трябва да бъде повече от 300 см. При поставяне на алуминиева решетка на дъговидния модел се използвана такава с „Т“ профил на пружината и рамка с U профил (рамка с F профил не може да се използва за конвектора, поради конструктивни причини).

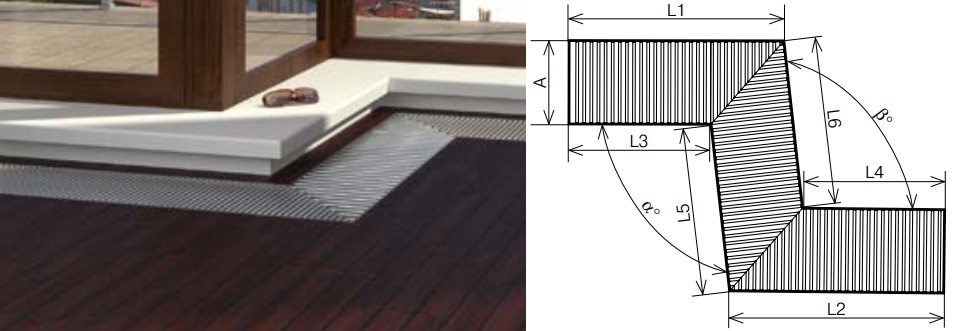

Ъглови Z модели

korado

Ъглови U модели

koraflex

Преди приемането на поръчка за дизайнерско (нетипично) изпълнение на подов конвектор, е необходима преценка дали е възможно изпълнението му от производителя. Тъй като е необходимо да се гарантира топлинната мощност, производителят може да извърши оценка. За поръчка на ъглов вариант е необходимо да се уточни ъгълът α и общата ширина (A), която трябва да отговаря на производствената ширина на ваните на подовите конвектори. При всички форми, включително и дъговидното изпълнение, е необходимо да се уточни ъгълът α и вътрешният или външният радиус (R – вътрешен, R – външен), както и общата ширина (A), която трябва да отговаря на производствената ширина на ваните на подовите конвектор.

Покриващи решетки за подови конвектори Koraflex

Обърнете внимание на всеки детайл и изберете от многото алтернативи на покриващите решетки за подови конвектори, които ще бъдат отлично допълнение към интериора. Съзнателно акцентирани решетки или такива, които се сливат с околното пространство. Решетките са идентични за всички видове подови конвектори Koraflex с богат избор на дължини, специални повърхности, линейни или ролкови.

Решетки от алуминий

koraflex

Цветове – алуминий/сребърна; алуминий/бронз; алуминий/светъл бронз. Подовите решетки са изработени от естествени материали, поради което са възможни несъществени разлики в цвета.

koraflex

*Поръчка на линейни алуминиеви решетки е възможна само със съответния конвектор. Рамката не е част от покриващата решетка, а от подовите конвектори.

Решетки от дърво

koraflex

Цветове – бук, дъб, махагон. Подовите решетки са изработени от естествени материали, поради което са възможни несъществени разлики в цвета.

koraflex

Пропускливост – 60%.

Решетки от неръждаема стомана Roll

koraflex

Вариантът Roll е предназначен само за сухи помещения (материал AISI 304).

koraflex

Решетки от неръждаема стомана Cross

koraflex

Неръждаемата решетка и декоративната рамка са от идентичен материал, както и решетката за стъпване. Дизайнът е на високо равнище, висока товароносимост, възможност за избор на изпълнение:
– сухи помещения, неръждаема стомана AISI 304;
– влажна среда, неръждаема стомана AISI 316.

Подовите решетки, предназначени за използване в басейн (AISI 316), трябва да се поддържат чисти, редовно да се мият с чиста вода и да се третират с подходящи за неръждаема стомана препарати.

koraflex

* Поръчка на затварящи решетки от неръждаема стомана Cross е възможна само със съответния конвектор.

Товароносимост на покриващите решетки

koraflex

Точково натоварване на 1 ламела от покривната решетка според производствените ширини.

За контакти и допълнителна информация – Корадо България.
