Повишена ефективност и надеждност на вашите помпени системи за подпочвени води

SPE система с мотор MS 6000 P

Намалява консумацията на енергия, удължава сервизните интервали и намалява поддръжката за целия експлоатационен живот на помпата.

Спестете разходи с повишаване ефективността и надеждността за целия експлоатационен живот на помпатa.

Grundfos доставя помпената система SPE с 6-инчов двигател с постоянни магнити (PM) и задвижване с променлива скорост чрез честотен инвертор CUE. PM двигателят на Grundfos осигурява възможно най-висока енергийна ефективност и е изработен от висококачествени материали, които увеличават времето между обслужванията и намаляват поддръжката на помпата като цяло. Системата SPE е с доказана надеждност и по-дълъг живот.

Горепосочените разходи обикновено се изчисляват за 10-20 години.

Какво включва SPE системата?

Grundfos ще ви помогне при избора на подходящата помпа, двигател, честотен преобразувател, кабел и филтър за вашите изисквания, за да осигурите безпроблемна работа на системата. Grundfos предлага цялостно системно решение от помпа до пълен контролен шкаф за управление с всички необходими компоненти, включително настройка и пускане в експлоатация.

Защо е необходим синусуидален филтър?

Тъй като двигателят с постоянен магнит не може да бъде свързан директно към мрежата, задвижването с честотен преобразувател е основно изискване за SPE системата. Следователно трябва да се използва и синусуидален филтър за защита на двигателя от честотния инвертор.
– Позволява използването на не екранирани кабели;
– Увеличава живота на мотора.

Предимствата на SPE системата

Системата SPE съчетава надеждност и енергийна ефективност, като дава по-ниски разходи през целия експлоатационен живот на помпата. Системата SPE е лесна за настройка, позволява адаптиране производителността на помпата към променящите се условия, правейки я идеалния избор за водоснабдителни и напоителни приложения.
– Двигател с постоянни магнити за възможно най-висока енергийна ефективност;
– Висококачествените и здрави материали вложени в помпата, увеличават времето между обслужванията и намаляват поддръжката на помпата като цяло;
– Доказана надеждност и удължен живот на помпата.

Помпата:
– Доказана надеждност при повече от 50 години на пазара;
– Превъзходен хидравличен дизайн за по-голяма енергийна ефективност;
– Широка гама от размери;
– 100% неръждаема конструкция и възможност за компоненти от различен клас стомана.

Двигателят:
– Технология с постоянни магнити за възможно най-висока енергийна ефективност;
– Капсулован дизайн за възможно най-висока надеждност;
– Повишена температурна устойчивост (до 60°C) за по-широко приложение и по-дълъг живот;
– Използвани са възможно най-добрите материали.

Честотният инвертор:
– Grundfos CUE се препоръчва като най-добрия избор;
– Софтуера улеснява настройката и пускането в експлоатация;
– Предварително настроени режими на управление: постоянно налягане, дебит и ниво на водата;
– Варианти за сензорен вход;
– Бавен старт за оптимална защита на помпата и сондажа;
– Моторна защита на потопяемия двигател.

Дистанционен мониторинг и контрол:
– Свържете помпената система към SCADA чрез комуникационни интерфейс модули CIM/CIU за пренос на данни чрез отворени и оперативно съвместими мрежи;
– Едно решение, предлагащо пълно наблюдение и контрол на процесите;
– Подобрете надеждността, намалете времето за престой и намалете оперативните разходи с прецизен контрол;
– Намалете ръчните настройки, времето за наблюдение и времето за пътуване до строителни обекти или машинни инсталации;
– Лесно за инсталиране и пускане в експлоатация.

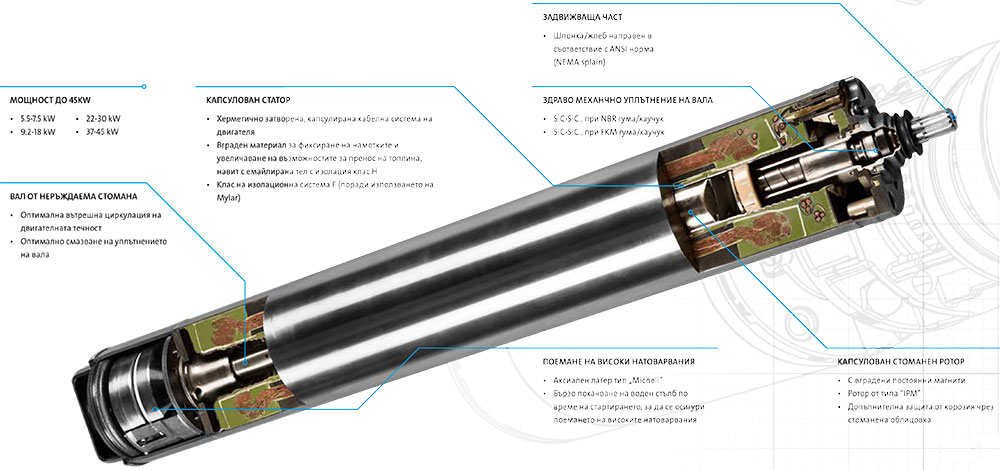

Grundfos 6 инчов потопяем двигател с постоянни магнити: доказана ефективност и надеждност

Защо да използвам двигател с постоянен магнит?

Както името показва, двигателят с постоянни магнити (PM) се основава на използването на постоянни магнити. PM двигателят е в много отношения точно като традиционните асинхронни индукционни двигатели. Разликата е в ротора (въртящата се част на двигателя), който е снабден с постоянни магнити, което води до почти нулеви загуби при въртене на ротора. Без загуби от ротора, което е равносилно на загуба на енергия, двигателите с PM ще работят със синхронна скорост; например 3000 об/мин. Намаляването на загубите на ротора увеличава ефективността на двигателя в сравнение с асинхронните двигатели, а по-ниската работна температура води до по-дълъг очакван живот. Въпреки това, в сравнение с асинхронния двигател, двигателите с постоянни магнити обикновено изискват честотен преобразувател, тъй като PM не може да стартира директно от електрическата мрежа.

Как двигателят с постоянни магнити MS 6000 P е от полза за вашата помпена инсталация:
– Подобряване на ефективността с приблизително 10-12%, в сравнение с еквивалентен асинхронен двигател;
– По-компактен дизайн, по-лек двигател и по-висока мощност, поради високата енергийна плътност на постоянните магнити;
– Намалена вътрешна температура в двигателя поради високата ефективност, което води до удължен живот;
– Магнити, защитени срещу корозия чрез метална облицовка, която намалява риска от размагнетизиране;
– PM изработка и дизайн, базирани на 20 години експлоатационен опит с двигатели със съпоставима конструкция за подпочвени води.

Grundfos

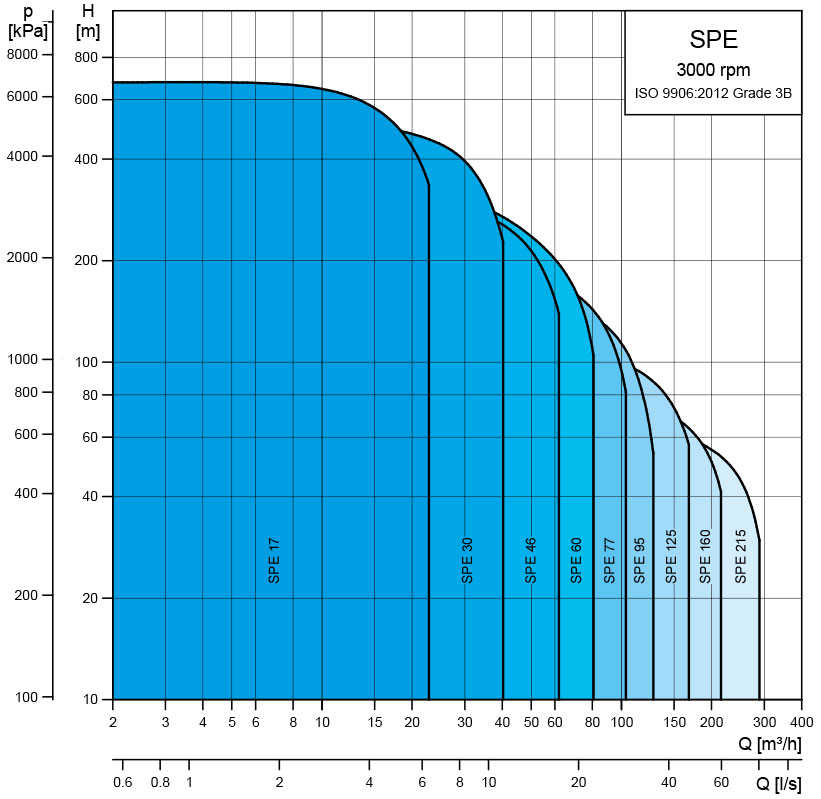

SPE обхват на работа

Системни помпи

Grundfos

Честотен инвертор за регулиране на оборотите на SPE

Grundfos предлага лесна таблица за подбор

Двигател
MS 6000 P
Честотен инвертор
CUE (IOOHZ)
Синусуидален
филтър (100 HZ)
Моторен кабел
(5М)
Напрежение на двигателя
3x35O V (3000 R PM)
ЗХ 380-440 V ЗХ 200-500 V
Номер нa частта Отдавана мощност (kW) Ток (A) Номер нa частта Отдавана мощност (kW) Ток (A) Номер нa частта Ток (A) Номер нa частта
76207712 4.0 9.4 99616713 4.0 10 96754976 13 96164209¹*
5.5 12.4 99616714 5.5 13 96754976 13
7.5 16.4 99616716 11 24 96754977 18
76207717 9.2 21.4 99616716 11 24 96754978 26.5
11 25 99616717 15 32 96754978 26.5
13 29.2 99616717 15 32 96755019 36
15 33.4 99616718 18.5 37.5 96755019 36
18.5 40.6 99616719 22 44 96755021 46.5 96164214²**
76207720 22 47.4 99616720 30 61 96755032 56
26 55.6 99616720 30 61 96755032 56
30 63.6 99616721 37 73 97774436 86
76207722 37 84 99616722 45 90 97775142 135 2х96164214
45 101 99616723 55 106 97775142 135
1*) 96164209:4 G 6.0 mm².
2**) 96164214:4 G IO mm².

Grundfos service&solutions носи спокойствие на потребителите

Grundfos service&solutions е създадена, за да осигури спокойствие на клиентите чрез сервизни договори. Поемайки по-голяма отговорност за работата и ефективността на техните помпи, ние позволяваме на нашите клиенти да фокусират вниманието си върху това, което е важно за тях, вместо да се тревожат за помпените системи.

Причината да има Grundfos service&solutions:
„Минимизиране престоя и оптимизиране на производителността чрез предоставяне на услуги от световна класа, когато нашите клиенти имат нужда от тях, точно по начина, по който се нуждаят и винаги с поглед върху околната среда.“

Запас на резервни части
– По-малко изненади;
– По-голяма надеждност;
– Повишена ефективност;
– Бърза доставка.

Ремонт
– Всички ремонтни дейности се извършват съгласно спецификациите на Grundfos;
– Използват се оригинални части на Grundfos;
– Проверка на гаранцията.

Пуск в експлоатация
– Имате спокойствие, знаейки че всички Ваши помпи са оптимално инсталирани и пуснати в експлоатация;
– Гъвкавост при организирането и провеждането на пуска в експлоатация;
– Удължен гаранционен срок (от деня на пуска в ескплоатация).

Grundfos решения за подпочвени води

Grundfos предлага рентабилно, надеждно и енергийно оптимизирано потопяемо помпено решение за сондажни инсталации. Нашите помпи и помпени системи са създадени за най-висока производителност и надеждност при инсталации за подпочвени води. Изработена изцяло от устойчива на корозия неръждаема стомана, Grundfos има десетилетия опит в прилагането на системи за обществено и битово водоснабдяване, напояване на селскостопански продукти и напояване на ферми за добитък.

Grundfos е глобална компания за водни технологии, ангажирана с новаторски решения на водните и климатичните предизвикателства в света и подобряване на качеството на живот на хората. Компанията е основана през 1945 г., като днес ние сме един от водещите световни доставчици на помпени решения с годишно производство от над 17 милиона единици и екип от над 19 000 служители.

Получете повече информация за предимствата на цялостната помпена система SPЕ от Адара инженеринг.
