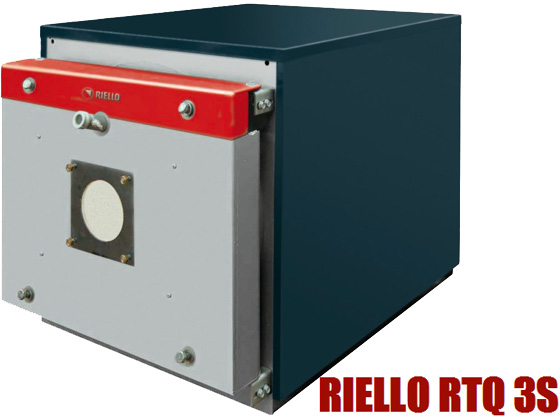

Стоманени водогрейни котли Riello RTQ 3S
Ефективност *** според Европейската директива ЕИО 92/42, гарантираща ниски експлоатационни разходи. Когато котлите се комплектоват със сертифицирана горелка, отговарят на изискванията на Директивата за природния газ 2009/142/CE, на Директива за електромагнитна съвместимост 2004/108/CE и Директива за ниско напрежение 2006/95/CE.
Серията стоманени котли RIELLO RTQ 3S са продукт на съвременно производство, интензивни проучвания и натрупан дългогодишен опит в изследователските лаборатории на RIELLO Group. Произвеждат се 17 модела с мощност от 90 до 2 400 kW. Предназначени са за производство на гореща вода за отоплителни инсталации, технологични нужди, получаване на битова топла вода чрез свързване с бойлер и други приложения в бита и промишлеността.
Описание на котела и принцип на работа
RTQ 3S са високоефективни стоманени водогрейни котли. Котлите са конструирани с хоризонтална реверсивна горивна камера и концентрично разположени димогарни тръби. В димогарните тръби са инсталирани турболатори, изработени от неръждаема стомана, които позволяват да се регулира налягането в горивната камера и температурата на изходящите димни газове. Те равномерно разпределят топлинното натоварване и оптимизират работата на горелката. Геометричната форма на пространството на котела е проектирано специално за постигане на оптимално съотношение между обема на горивната камера и топлообменната повърхност.
Корпусът на котела има много добра топлоизолация от стъклена вата с голяма плътност с високи топлотехнически характеристики. Те са проектирани за централно отопление и битова гореща вода, когато се използва в комбинация с подходящ резервоар за БГВ.
За улесняване на техническото обслужване, операциите по инспектиране, поддръжка и почистване на вътрешните части, както и намаляване времето на намеса, предната врата и задният мантел към комина се отварят изцяло. Отварянето на предната врата е възможно, без да се налага демонтаж на горелката.
Устройство на котела
1 – Горелка 2 – Визьор 3 – Предна врата 4 – Панели 5 – Връщаща от инсталацията 6 – Щуцер за баланс 7 – Отвори за накрайник датчик/ инструментални сонди |
8 – Подаваща към инсталацията 9 – Димогарни тръби 10 – Турбулатори 11 – Горивна камера 12 – Фукс 13 – Задна димна камера 14 – Ревизионен люк 15 – Дренаж |
Принципът на работа на котлите е базиран на налягането в горивната камера, създадено от изгаряне на горивото и предаването на топлина чрез радиация и конвекция.
Предимства:
– работа с горелки работещи на течно и газообразно гориво, както и с комбинирани горелки газ/нафта;
– възможност за свързване с обемен бойлер за производство на битова топла вода;
– висок коефициент на полезно действие (>90%);
– възможност за управление на котела със стандартно термостатично табло за управление или табло за управление с регулиране по външната температура.
Термостатични табла за регулиране
Таблата за управление Riello, които се комплектоват със стоманени котли RTQ 3S, са изброени по-долу. Тези контролни панели обезпечават всички нужди на отоплителната система и на устройствата, инсталирани в него. За гарантиране безпроблемна работа и максимална надеждност на инсталацията и работата на котела е отзначение правилния избор на таблото за управление съгласно таблицата.
едно- сте- пенна горелка |
дву- сте- пенна горелка |
модули- раща горелка |
каскада | слънчев колектор | БГВ | помпа | смесване зона 1 | смесване зона 2 | ||
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
||
C L I M A T |
СТАНДАРТНИ ТАБЛА | ● | ● | ● | ● | |||||
Контрол от страна на контролния панел с помощта на аксесоари, изброени по-долу | ○ | ○ | ○ | ○ | ○ | |||||
АКСЕСОАРИ | ||||||||||
потопяема температурна сонда | 1 | 1 | 1 | |||||||
температурна сонда слънчев колектор | 1 | |||||||||
температурна сонда от тръбопровод | 1 | 1 | ||||||||
C L I M A C |
СТАНДАРТНИ ТАБЛА | ● | ● | |||||||
Контрол от страна на контролния панел с помощта на аксесоари, изброени по-долу | ○ | ○ | ○ | ○ | ○ | ○ | ||||
АКСЕСОАРИ | ||||||||||
потопяема температурна сонда | 1 | 1 | 1 | |||||||
температурна сонда слънчев колектор | 1 | |||||||||
температурна сонда от тръбопровод | 1 | 1 | ||||||||
контрол на двустепенна горелка | 1 | |||||||||
контрол 1 зона на смесване | 1 |
Технически данни
Параметри | RTQ 3S | ||||||||||
115 | 166 | 217 | 255 | 318 | 349 | 448 | 511 | 575 | |||
Гориво | ГАЗ / НАФТА | ||||||||||
Номинална терм.мощност | Мин. | kW | 90 | 115 | 166 | 217 | 250 | 318 | 384 | 448 | 511 |
Макс. | kW | 115 | 166 | 217 | 255 | 318 | 348 | 448 | 511 | 575 | |
Номинална полезна мощност | Мин. | kW | 86,6 | 110,4 | 159,2 | 208,8 | 239,5 | 304 | 369,4 | 431 | 491,6 |
Макс. | kW | 109,7 | 158,7 | 206,8 | 243,3 | 303,4 | 332 | 427,4 | 487,5 | 548,6 | |
Полезна производителност при Pn min | % | 96,2 | 96 | 95,9 | 96,2 | 95,8 | 95,6 | 96,2 | 96,2 | 96,2 | |
Полезна производителности при Pn max | % | 95,8 | 95,6 | 95,3 | 95,8 | 95,6 | 95,4 | 95,4 | 95,4 | 95,4 | |
Полезна производителност при 30% Pn max | % | 95,1 | 95,6 | 96,3 | 96,5 | 96,5 | 96,7 | 96,7 | 96,7 | 96,7 | |
Спад на налягането | % | <1,4 | <1,2 | <1 | |||||||
Температура на димни газове (ΔT) | °C | 95÷108 | |||||||||
Максимален капацитет на димни газове | кг/сек | 0,050 | 0,072 | 0,094 | 0,111 | 0,139 | 0,151 | 0,206 | 0,222 | 0,250 | |
Налягане в горивната камера | mbar | 1,5 | 1,3 | 2,2 | 2,8 | 3,2 | 3,9 | 3,5 | 4,2 | 3,4 | |
Обем на горивната камера | dm³ | 91 | 138,4 | 199,1 | 199,9 | 298,9 | 298,9 | 410,5 | 410,5 | 548 | |
Обща топлообменна повърхност | m² | 4,35 | 6,68 | 8,59 | 9,47 | 12,34 | 12,34 | 19,04 | 19,04 | 23,52 | |
Специфичен термичен товар | kW/m³ | 25,2 | 23,8 | 24,1 | 25,7 | 24,6 | 26,9 | 22,5 | 25,6 | 23,3 | |
Максимално експлоатационно налягане | bar | 6 | |||||||||
Максимална допустима температура | °C | 110 | |||||||||
Максимална температура на експлоатация | °C | 95 | |||||||||
Минимална допустима температура на връщане | °C | 55 | |||||||||
Воден обем | л | 161 | 191 | 268 | 258 | 308 | 308 | 593 | 593 | 758 | |
Турбулатори | бр. | 22 | 30 | 34 | 39 | 44 | 44 | 60 | 60 | 66 | |
Параметри | RTQ 3S | ||||||||||
639 | 766 | 896 | 1100 | 1300 | 1600 | 2100 | 2400 | ||||
Гориво | ГАЗ / НАФТА | ||||||||||
Номинална терм.мощност | Мин. | kW | 575 | 639 | 766 | 896 | 1020 | 1300 | 1600 | 2100 | |
Макс. | kW | 639 | 766 | 896 | 1100 | 1300 | 1600 | 2100 | 2400 | ||
Номинална полезна мощност | Мин. | kW | 553,2 | 614,7 | 736,9 | 862 | 981,2 | 1250,6 | 1539,6 | 2020,2 | |
Макс. | kW | 609,6 | 730,8 | 854,8 | 1049,4 | 1240,2 | 1526,4 | 2003,4 | 2289,6 | ||
Полезна производителност при Pn min | % | 96,2 | 96,2 | 96,2 | 96,2 | 96,2 | 96,2 | 96,2 | 96,2 | ||
Полезна производителности при Pn max | % | 95,4 | 95,4 | 95,4 | 95,4 | 95,4 | 95,4 | 95,4 | 95,4 | ||
Полезна производителност при 30% Pn max | % | 96,7 | 96,7 | 96,7 | 96,7 | 96,7 | 96,7 | 96,7 | 96,7 | ||
Спад на налягането | % | <1 | |||||||||
Температура на димни газове (ΔT) | °C | 95÷108 | |||||||||
Максимален капацитет на димни газове | кг/сек | 0,277 | 0,332 | 0,392 | 0,477 | 0,553 | 0,704 | 0,911 | 1,050 | ||
Налягане в горивната камера | mbar | 4,5 | 5,3 | 6,0 | 3,3 | 5,3 | 4,7 | 5,1 | 7,6 | ||
Обем на горивната камера | dm³ | 548,0 | 695,0 | 912,1 | 1097,8 | 1479,7 | 1569,7 | 2066,2 | 2066,2 | ||
Обща топлообменна повърхност | m² | 23,52 | 28,06 | 32,87 | 37,28 | 42,24 | 51,37 | 67,94 | 67,94 | ||
Специфичен термичен товар | kW/m³ | 25,9 | 26 | 26 | 28,1 | 29,4 | 29,7 | 29,5 | 33,7 | ||
Максимално експлоатационно налягане | bar | 6 | |||||||||
Максимална допустима температура | °C | 110 | |||||||||
Максимална температура на експлоатация | °C | 95 | |||||||||
Минимална допустима температура на връщане | °C | 55 | |||||||||
Воден обем | л | 758 | 839 | 1080 | 1350 | 1480 | 1716 | 2000 | 2000 | ||
Турбулатори | бр. | 66 | 74 | 76 | 70 | 75 | 93 | 114 | 114 |
Габаритни размери и тегло
Размер | RTQ 3S | |||||||||||||||||
115 | 166 | 217 | 255 | 318 | 349 | 448 | 511 | 575 | 639 | 766 | 896 | 1100 | 1300 | 1600 | 2100 | 2400 | ||
А – широчина | мм | 805 | 853 | 925 | 925 | 975 | 975 | 1150 | 1150 | 1220 | 1220 | 1285 | 1360 | 1450 | 1535 | 1610 | 1715 | 1715 |
А1 – основна широчина | мм | 753 | 803 | 875 | 875 | 925 | 925 | 1100 | 1100 | 1170 | 1170 | 1235 | 1310 | 1400 | 1485 | 1555 | 1660 | 1660 |
В – дълбочина | мм | 1130 | 1305 | 1480 | 1480 | 1710 | 1710 | 2040 | 2040 | 2310 | 2310 | 2450 | 2765 | 3030 | 3055 | 3135 | 3415 | 3415 |
В1 – основна дълбочина | мм | 945 | 1110 | 1255 | 1255 | 1450 | 1450 | 1710 | 1710 | 1930 | 1930 | 2110 | 2375 | 2470 | 2580 | 2630 | 2980 | 2980 |
С – височина | мм | 790 | 840 | 980 | 980 | 1030 | 1030 | 1210 | 1210 | 1280 | 1280 | 1335 | 1430 | 1530 | 1610 | 1680 | 1850 | 1850 |
D – горелка | мм | 410 | 435 | 525 | 525 | 550 | 550 | 655 | 655 | 690 | 690 | 715 | 755 | 820 | 865 | 900 | 1000 | 1000 |
Е – дебелина на вратата | мм | 135 | 145 | 150 | 150 | 180 | 180 | 195 | 195 | 205 | 205 | 215 | 245 | 270 | 290 | 300 | 300 | 300 |
Тегло на котела | кг | 258 | 325 | 420 | 438 | 568 | 568 | 920 | 920 | 1134 | 1134 | 1336 | 1730 | 2185 | 2670 | 3045 | 4170 | 4170 |
Присъединителни размери
Размер | RTQ 3S | |||||||||||||||||
115 | 166 | 217 | 255 | 318 | 349 | 448 | 511 | 575 | 639 | 766 | 896 | 1100 | 1300 | 1600 | 2100 | 2400 | ||
1 – Отопление подаваща | ø | G2″ |
G2″ | G2″1/2 | DN80 | DN100 | DN125 | DN150 |
DN175 | |||||||||
2 – Изм.прибори | ø | G1/2″ | ||||||||||||||||
3 – Предпазен клапан |
ø | G1/4″ |
G1″1/4 | G1″1/2 | DN80 | DN100 | ||||||||||||
4 – Отопление връщаща |
ø | G2″ | G2″1/2 | DN80 | DN100 | DN125 | DN150 | DN175 | ||||||||||
5 – Дренаж |
ø | G3/4″ | G1″ | |||||||||||||||
6 – Източване на котела |
ø | G2″ | G1″ | G1″1/4 | G1″1/2 | |||||||||||||
A |
мм | 577 |
628 |
750 |
750 |
850 |
850 |
1000 | 1000 |
1250 |
1250 |
1300 |
1540 |
1600 |
1650 |
1650 |
1910 |
1910 |
B |
мм | 124 |
124 |
305 |
305 |
315 |
315 |
480 |
480 |
445 |
445 |
540 |
610 |
656 |
700 |
735 |
745 |
745 |
C |
мм | 115 |
115 |
80 |
80 |
80 |
80 |
75 |
75 |
105 |
105 |
105 |
550 |
100 |
115 |
142 |
122 |
122 |
D |
мм | 95 |
110 |
205 |
205 |
205 |
205 |
215 |
215 |
300 |
300 |
250 |
100 |
850 |
380 |
280 |
510 |
510 |
E |
мм | 95 |
120 |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
110 |
115 |
115 |
120 |
120 |
F |
мм | – |
– |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
95 |
110 |
115 |
120 |
117 |
155 |
155 |
G |
мм | – |
– |
85 |
85 |
85 |
85 |
145 |
145 |
180 |
180 |
125 |
145 |
180 |
180 |
215 |
335 |
335 |
Размери на фукса и присъединяване към комина
Размер | RTQ 3S | |||||||||||||||||
115 | 166 | 217 | 255 | 318 | 349 | 448 | 511 | 575 | 639 | 766 | 896 | 1100 | 1300 | 1600 | 2100 | 2400 | ||
Диаметър ø | мм | 180 | 180 | 200 | 200 | 250 | 250 | 300 |
300 |
300 | 300 | 350 | 400 | 400 |
450 | 500 | 500 |
500 |
Височина H | мм | 500 | 525 | 525 | 525 | 550 |
550 | 65 | 655 | 690 |
690 | 715 | 755 | 820 | 865 | 900 | 1000 | 1000 |
Избор на горелки
В случай на подмяна само на котела и употреба на съществуващите горелки, уверете се, че:
– характеристиките на горелката са в съответствие с изискваните от котела;
– дължината и диаметърът на горивната глава са с размерите, посочени в таблицата:
Размер | RTQ 3S | |||||||||||||||||
115 | 166 | 217 | 255 | 318 | 349 | 448 | 511 | 575 | 639 | 766 | 896 | 1100 | 1300 | 1600 | 2100 | 2400 | ||
L Мин.дължина | мм | 170 | 170 | 215 | 215 | 240 | 240 | 260 |
260 |
275 | 275 | 280 | 325 |
340 |
365 |
375 |
375 |
375 |
Дебелина на вратата | мм | 140 | 160 | 180 | 180 | 180 |
180 | 185 | 185 | 205 |
205 |
205 | 260 | 280 | 300 | 350 | 350 | 350 |
След монтажа на горелката на котела, пространството между горивната глава на горелката и огнеупорния материал на вратата трябва да бъде изпълнено с огнеупорен материал (А), доставен в комплект с муфела на котела.
Избор на горелки Riello
Препоръчаните горелки RIELLO за получаване на най-добри показатели с котли RTQ 3 S са:
Модел горелка ГАЗ |
RTQ 3S |
|||||||||||||||||
115 | 166 |
217 |
255 |
318 |
349 |
448 |
511 |
575 |
639 |
766 |
896 |
1100 |
1300 |
1600 |
2100 |
2400 |
||
Едностепенни |
||||||||||||||||||
BS 3 TC | Х |
|||||||||||||||||
BS 4 TC | Х |
|||||||||||||||||
RS 34/1 MZ TL | Х |
Х |
Х |
|||||||||||||||
RS 44/1 MZ TL | Х |
|||||||||||||||||
Двустепенни |
||||||||||||||||||
BS 3D TC | Х |
|||||||||||||||||
BS 4D TC | Х |
|||||||||||||||||
RS 34 MZ TL | Х |
Х |
Х |
|||||||||||||||
RS 44 MZ TL | Х |
|||||||||||||||||
RS 50 TL | Х |
Х |
Х |
|||||||||||||||
RS 70 TL | Х |
Х |
||||||||||||||||
RS 100 TL | Х |
Х |
Х |
|||||||||||||||
RS 130 TL | Х |
Х |
||||||||||||||||
Модулиращи |
||||||||||||||||||
BS 3 M TC | Х |
|||||||||||||||||
BS 4 M TC | Х |
|||||||||||||||||
RS 34M MZ TL | Х |
Х |
Х |
|||||||||||||||
RS 44 M MZ TL | Х |
|||||||||||||||||
RS 50/M TL | Х |
Х |
Х |
|||||||||||||||
RS 70/M TL | Х |
Х |
||||||||||||||||
RS 100/M TL | Х |
Х |
Х |
Х |
||||||||||||||
RS 130/M TL | Х |
Х |
||||||||||||||||
RS 190/M TC | Х |
|||||||||||||||||
RS 250/M MZ TC | Х |
|||||||||||||||||
GAS 9 P/TL | Х |
Модел горелка НАФТА |
RTQ 3S |
|||||||||||||||||
115 |
166 |
217 |
255 |
318 |
349 |
448 |
511 |
575 |
639 |
766 |
896 |
1100 |
1300 |
1600 |
2100 |
2400 |
||
Едностепенни |
||||||||||||||||||
RG 3 | Х |
|||||||||||||||||
RG 4 S | Х |
|||||||||||||||||
RG 5 S |
Х |
Х |
||||||||||||||||
RL34/1 MZ TC | Х |
Х |
||||||||||||||||
Двустепенни |
||||||||||||||||||
RG 3D | Х |
|||||||||||||||||
RG 4D | Х |
|||||||||||||||||
RG 5D | Х |
|||||||||||||||||
RL 34 MZ TL | Х |
Х |
||||||||||||||||
RL 44 MZ TL | Х |
|||||||||||||||||
RL 50 TL | Х |
Х |
||||||||||||||||
RL 70 TL | Х | Х |
||||||||||||||||
RL 100 TL | Х | Х |
Х |
|||||||||||||||
RL 130 TL | Х |
Х |
||||||||||||||||
RL 190 TC | Х |
|||||||||||||||||
RL 250 TC | Х |
|||||||||||||||||
P 300 T/G TL | Х |
1 – Горелка 2 – Визьор 3 – Предна врата 4 – Панели 5 – Връщаща от инсталацията 6 – Щуцер за баланс 7 – Отвори за накрайник датчик/ инструментални сонди |
8 – Подаваща към инсталацията 9 – Димогарни тръби 10 – Турбулатори 11 – Горивна камера 12 – Фукс 13 – Задна димна камера 14 – Ревизионен люк 15 – Дренаж |
0
Отличните топлотехнически показатели, високото качество, широката гама от термични диапазони, улеснени монтаж и сервизиране правят стоманените водогрейни котли RTQ 3S универсални за приложение в различни сфери на битовото и промишлено топлоснабдяване.
Стоманен водогреен котел RTQ 3S 2100 с комбинирана газо-нафтова модулираща горелка RLS 250 M MZ е монтиран в РОЦ кв. Меден рудник – гр. Бургас.
